数显LED驱动原厂VK1Q60LED数码驱动LED芯片

• 概述VK1Q60是一种带键盘扫描电路接口的LED驱动控制专用芯片，内部集成有数据锁存器、LED驱动、键盘扫描等电路。SEG脚接LED阳极,GRID脚接LED阴极，可支持8SEGx4GRID的点阵LED显示。最大支持7x4按键。本芯片性能稳定质量可靠,抗干扰能力强，适用于24小时长期连续工作的应用场合。采用QFN16L的封装形式。Z136+288



• 特点

• 工作电压 3.0-5.5V

• 内置RC振荡器

• 8个SEG脚，4个GRID脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 7x4矩阵按键，不支持组合键（按键显示复用需硬件电路配合）

• 2线串行接口

• 8级整体亮度可调

• 内置显示RAM为8x4位

• 内置上电复位电路

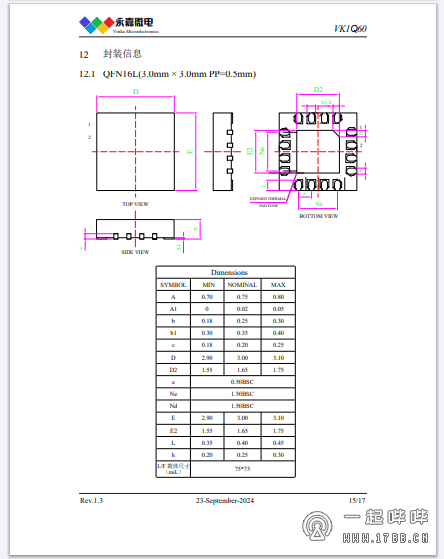

• 封装QFN16L(3.0mm×3.0mm PP=0.5mm)



• 应用领域

• 小家电• 电磁炉/微波炉• 压力表

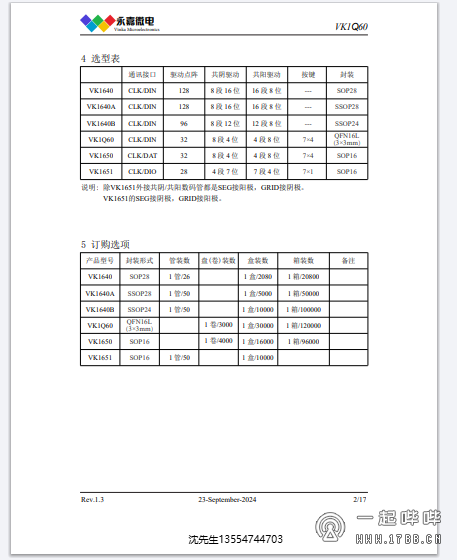

VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28

VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28

VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24

VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT

静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16

VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT

静态电流/待机电流：＜0.1mA/---     按键：7*4   封装：QFN16

VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO

静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16

——————————————————————————————————————————————————

VK1637    3.0～5.5V   驱动点阵：48    共阴驱动：6段8位   共阳驱动：8段6位        通讯接口：CLK/DIO

静态电流/待机电流：--/--            按键：8*2   封装：SOP20/DIP20

VK1616    3.0～5.5V   驱动点阵：28    共阴驱动：7段4位   共阳驱动：4段7位        通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP16/DIP16       抗干扰能力强

VK1618    3.0～5.5V   驱动点阵：35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位

共阳驱动：7段5位；6段6位；5段7位；4段8位         通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：5*1   封装：SOP18/DIP18       抗干扰能力强

VK1620B   3.0～5.5V   驱动点阵：48/45/40      共阴驱动：8段6位；9段5位；10段4位

共阳驱动：6段8位；5段9位；4段10位                  通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP20             抗干扰能力强

VK1624    3.0～5.5V   驱动点阵：77/72/65/56   共阴驱动：11段7位；12段6位；13段5位；14段4位

共阳驱动：7段11位；6段12位；5段13位；4段14        通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP24/DIP24       抗干扰能力强

VK1S68C   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：SSOP24            抗干扰能力强

VK1Q68D   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：QFN24             抗干扰能力强

(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
