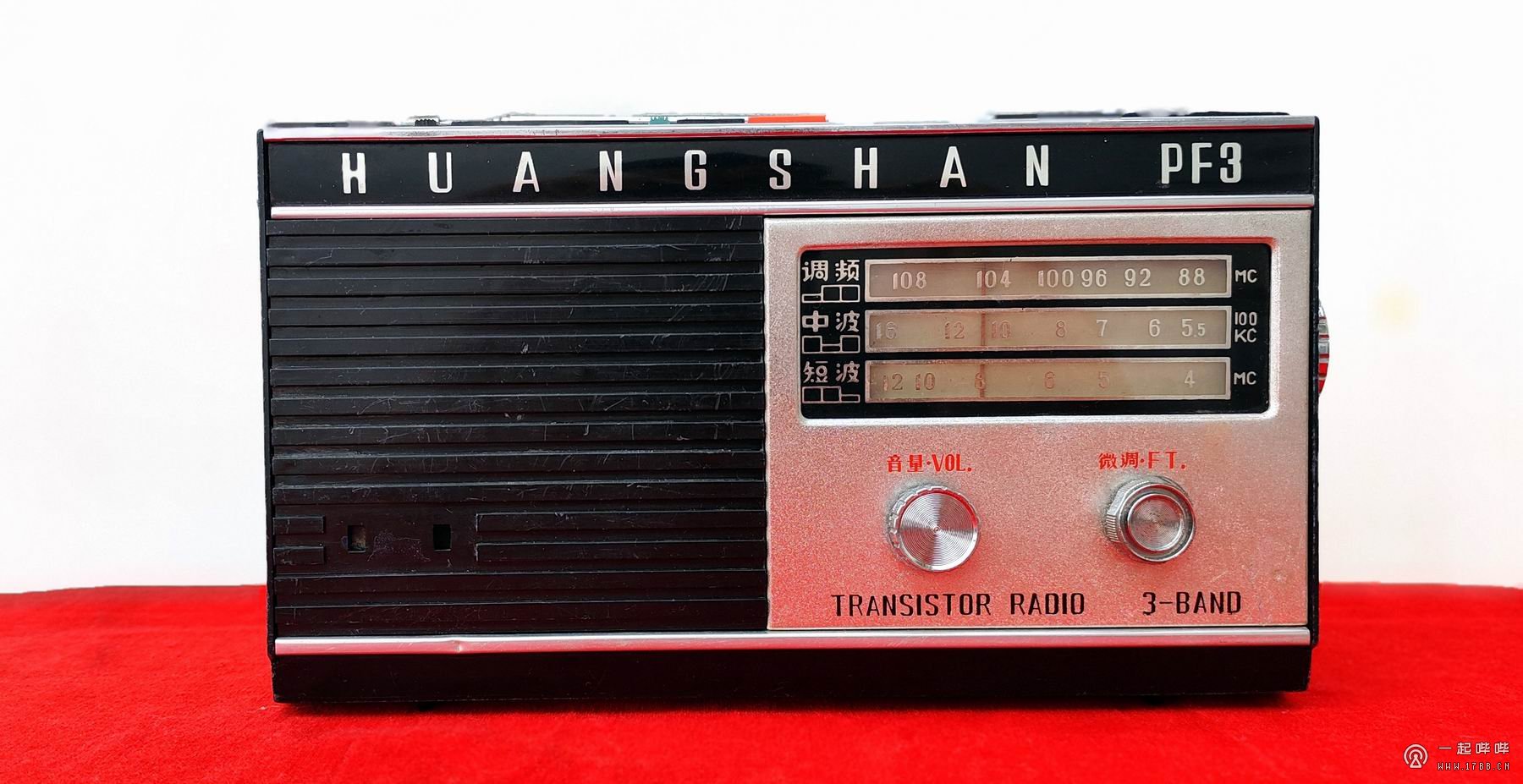

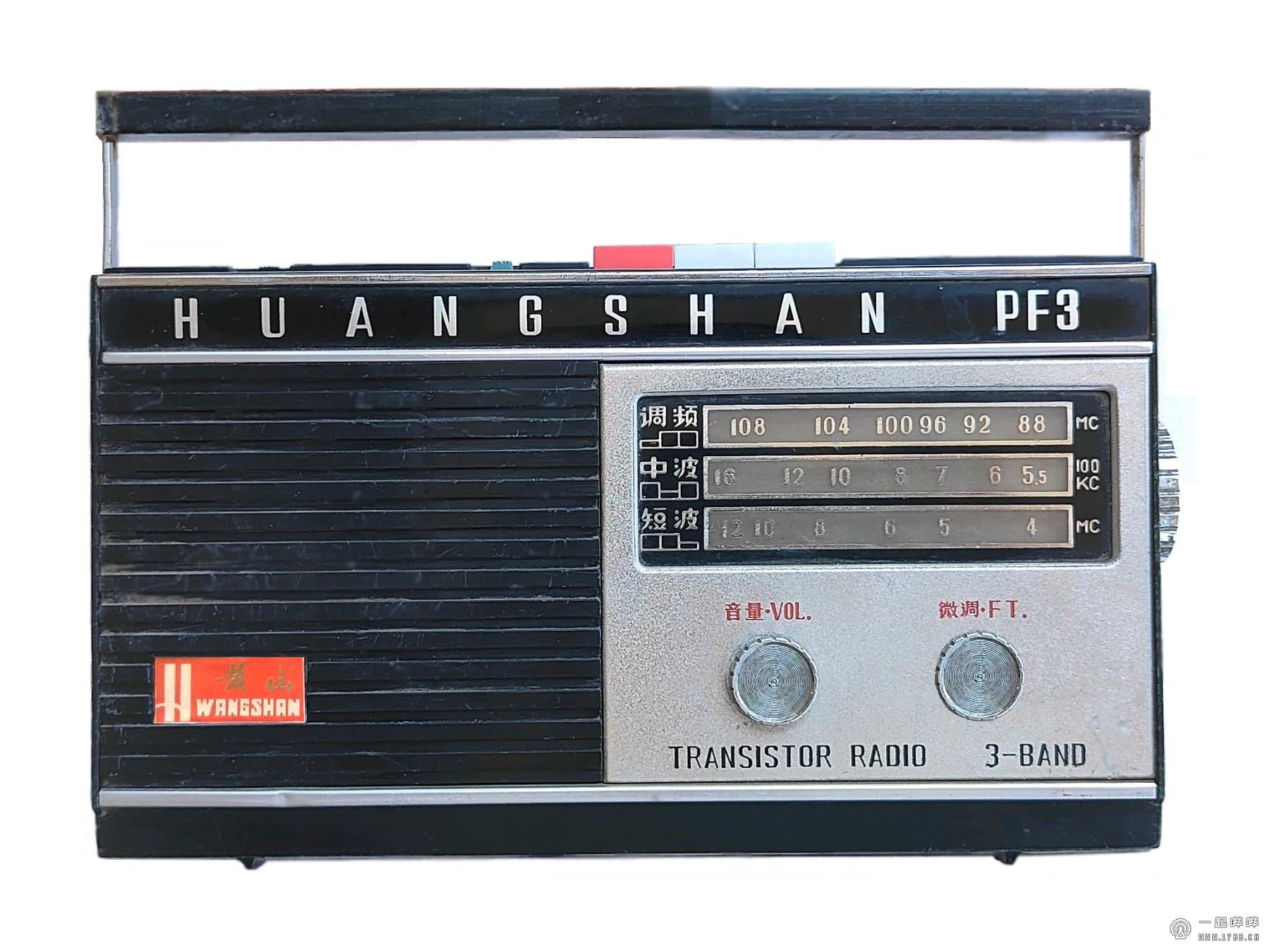

非典调频收音机《黄山PF3》



    《黄山PF3》是早期国产的晶体管调频中短波收音机。由于产量少，早期元件质量不好，本身设计复杂、维修困难，所以大部分都损毁了。现在存世的少量机子也没有几台能正常工作。

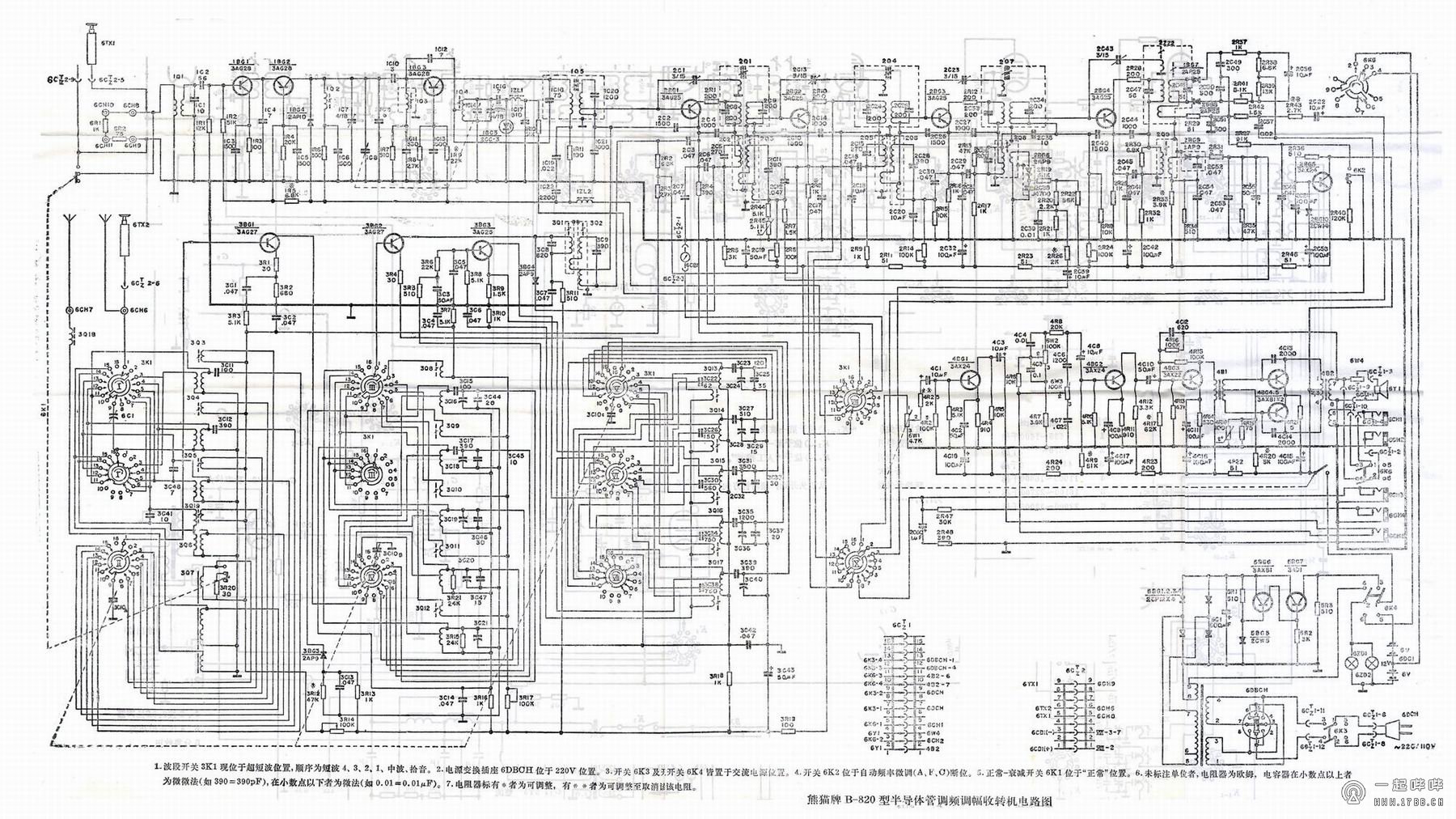

    有些网上的评论说此机生产时没有调频广播，是转播机。我认为这是错误的说法，当时部分地区是有调频广播的。而且《黄山PF3》没有线路输出，转播机是不可能用失真较大的耳机输出作节目声源的。再看一下当年生产的转播机电路图，就可以发现它们之间有很大差别。《黄山PF3》就是民用调频收音机机。



一结构和电路

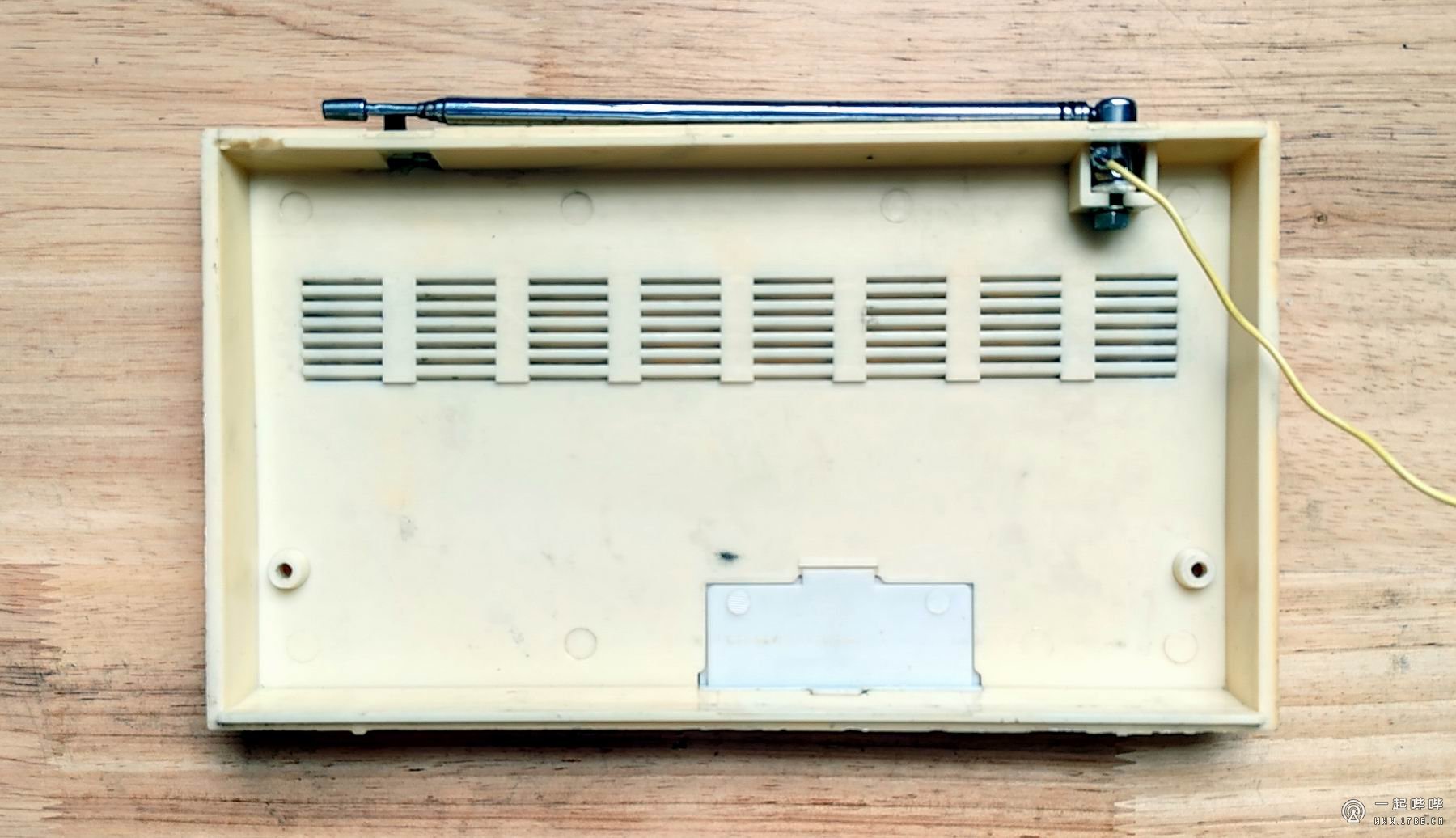

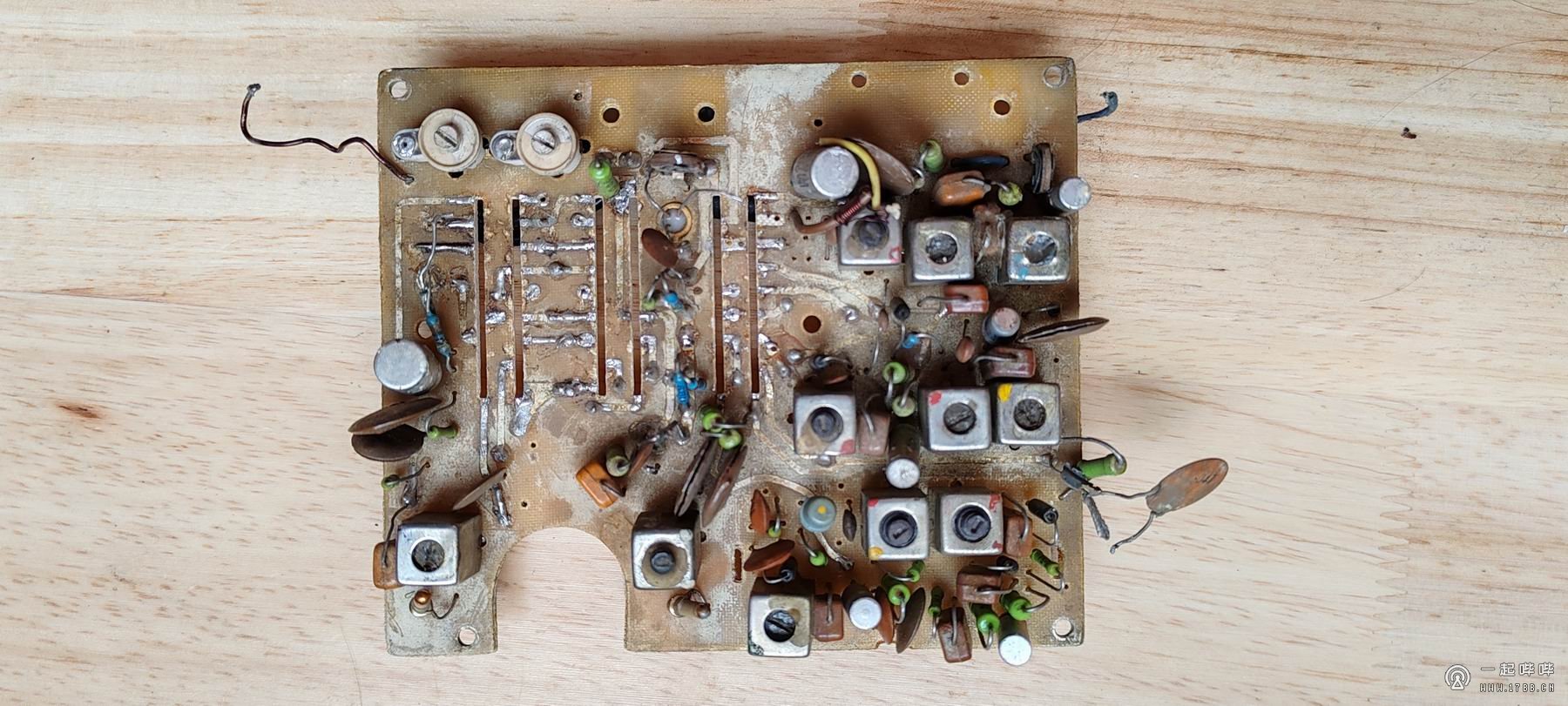

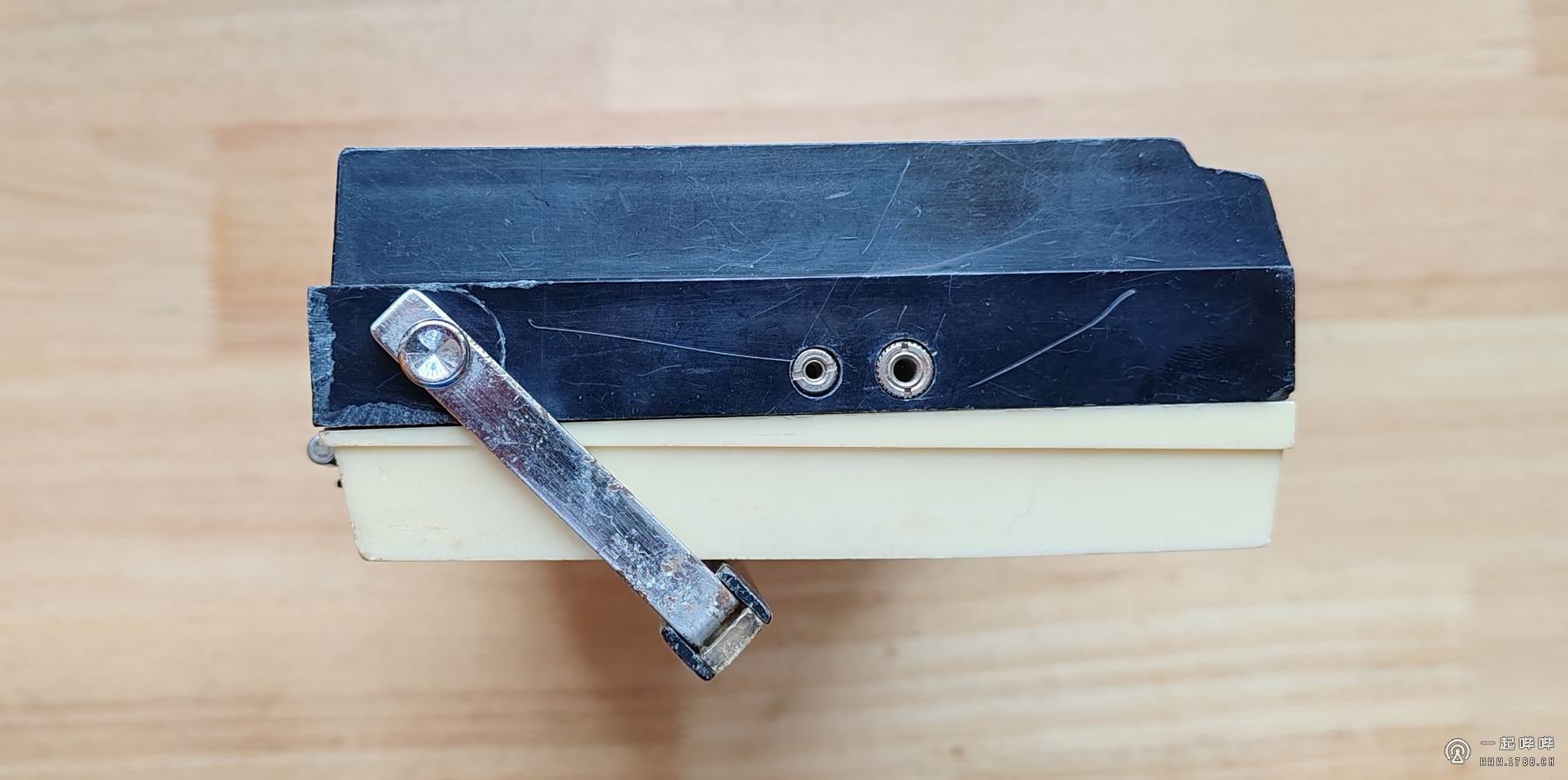

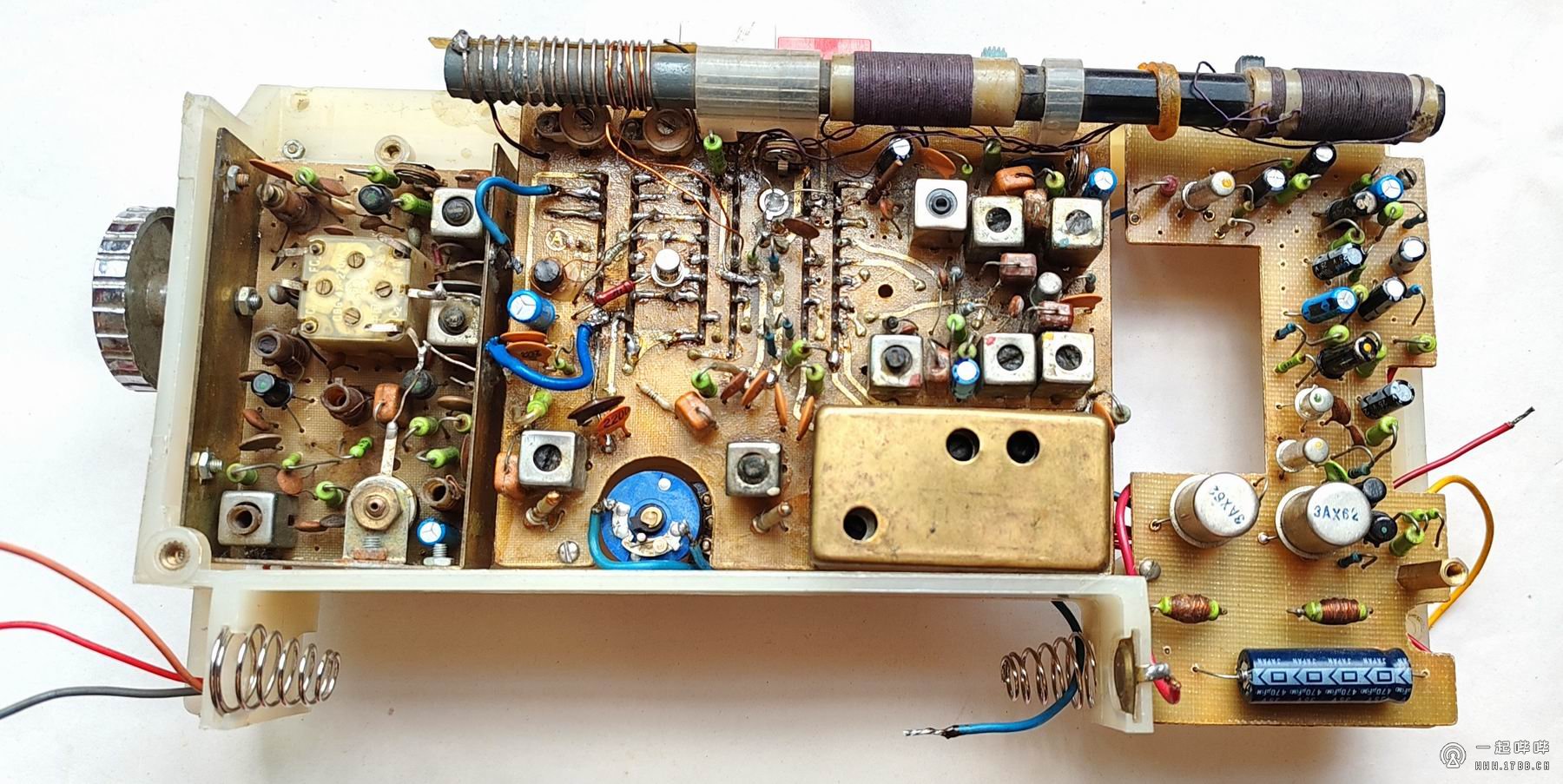

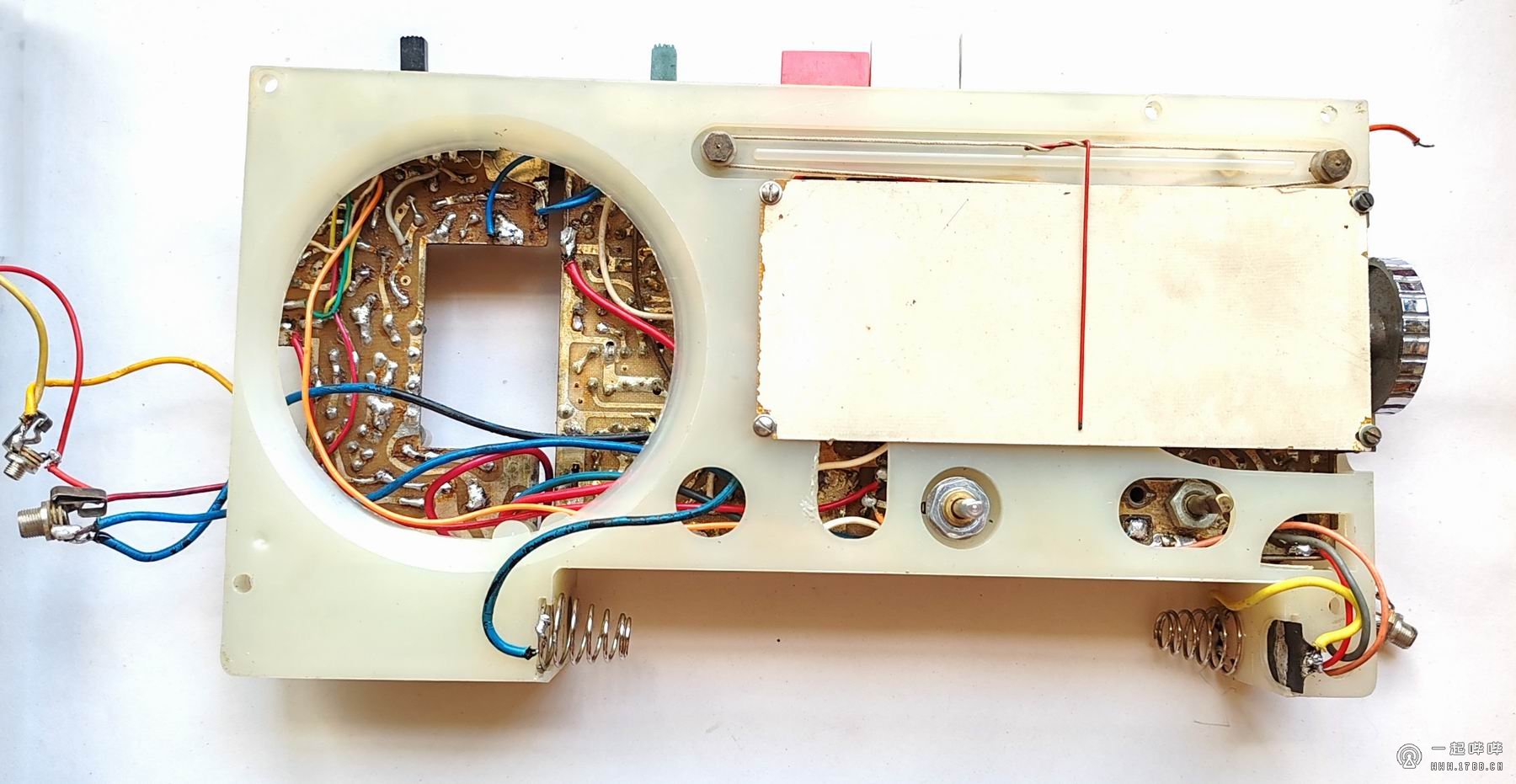

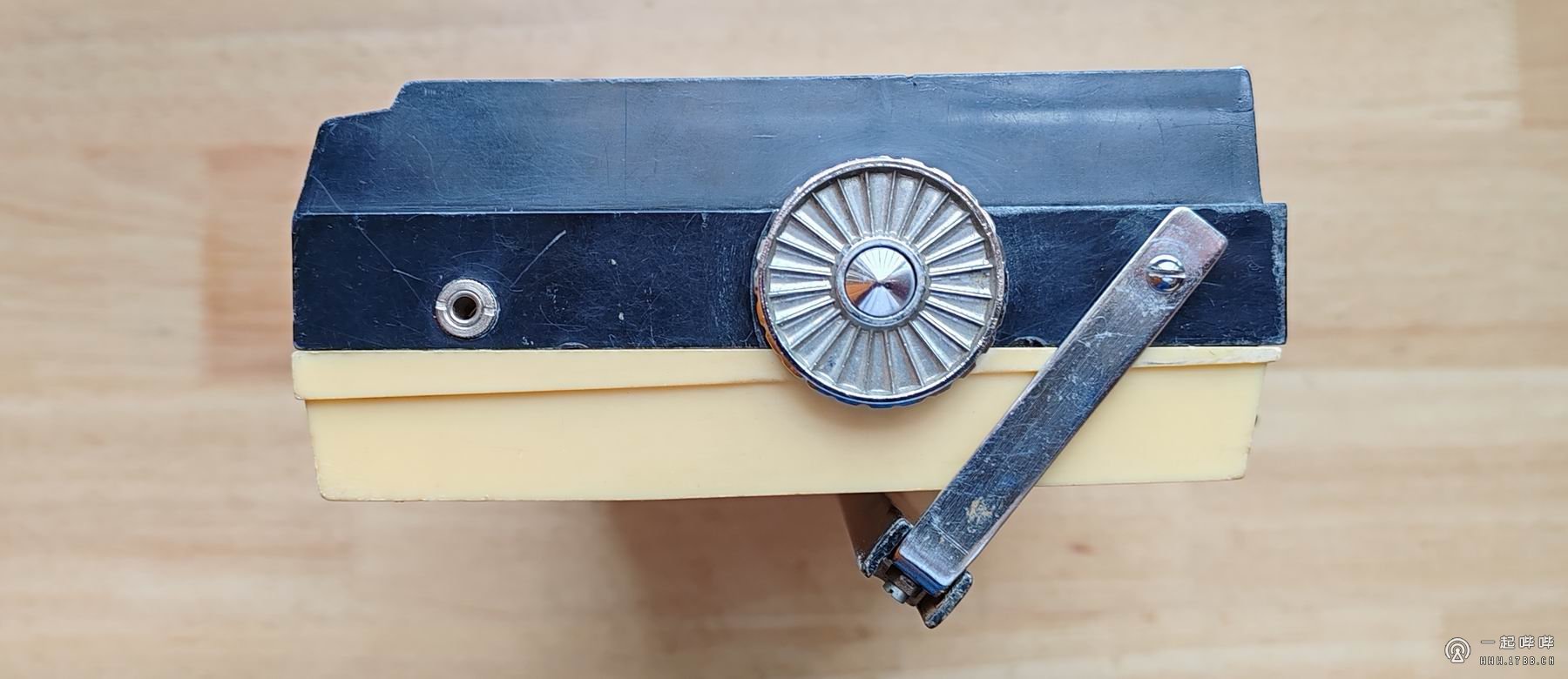

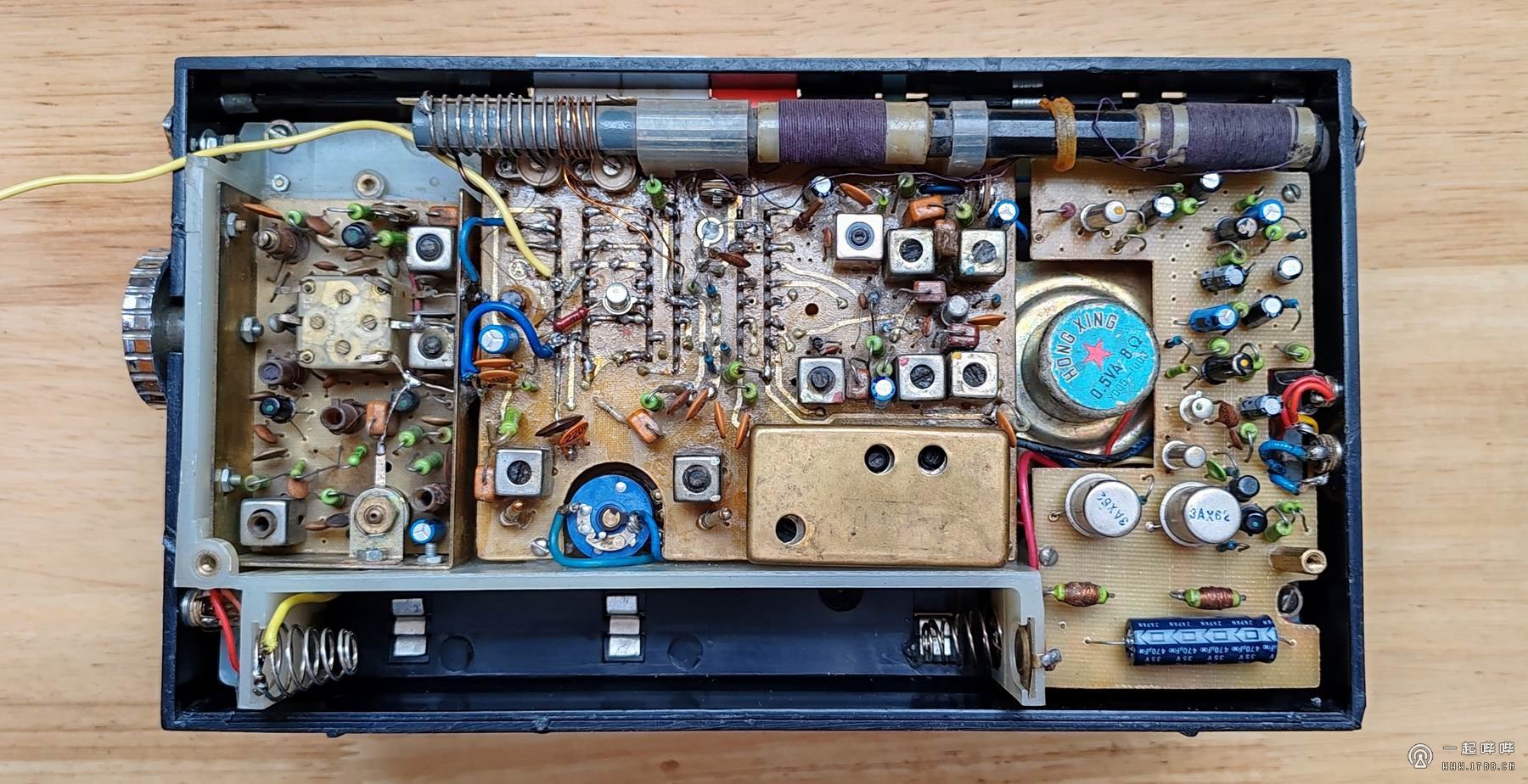

    《黄山PF3》采用了面板、中框、后盖三段结构。整机分为调频高频头，调频中放和调幅变频中放，音频功率放大三个模块。覆铜板是环氧玻纤板、还都镀了银，比较考究。中框用了少有的尼龙材料，中放电路板使用了双面印刷电路板，这在当时民用产品中是极为罕见的。

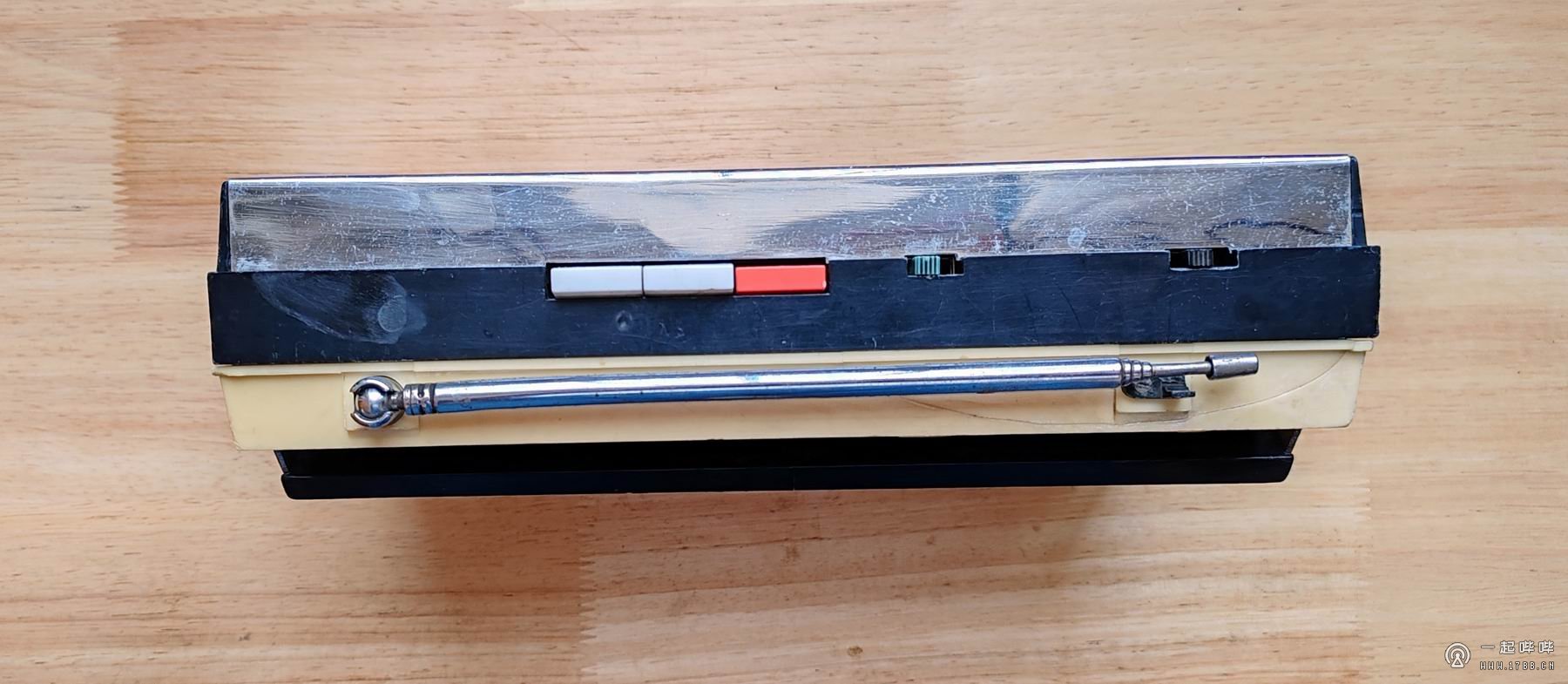

    《黄山PF3》电路调幅采用独立本振，双调谐中频变压器。还有短波微调。调频为三管高频头独立本振，有AFC自动频率控制，电路从技术方面讲还是比较高。波段开关用了琴键开关，使得整机档次提高许多。功放OTL电路，并有简单的音调控制。整体讲在当时都是比较先进的。调频中周采用了刚研制国产10K型变压器。调幅振荡电路也是比较少见的。

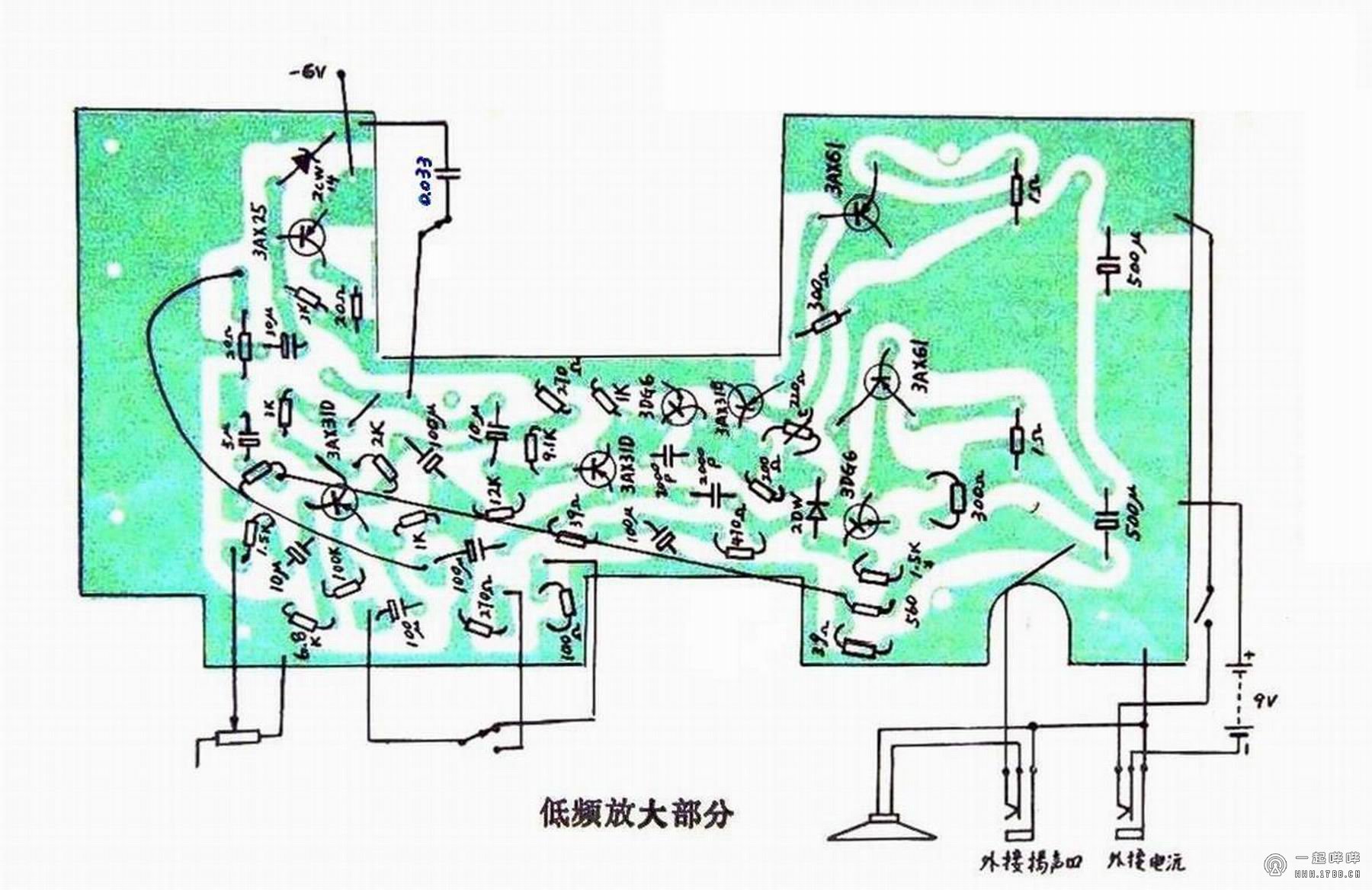

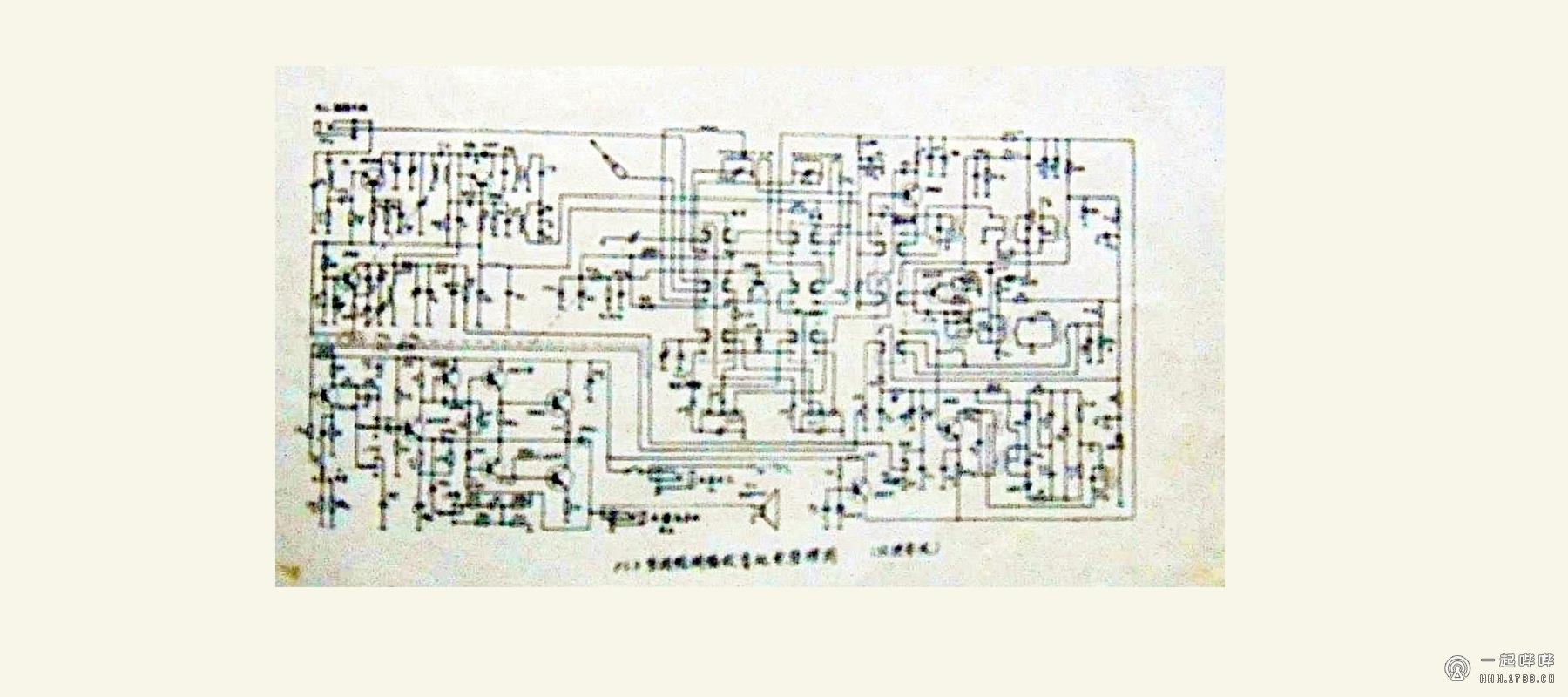

    在网上只找到一张模糊的电路图，还有高频头和功放的二张印刷电路图。没有找到最重要的中放印刷电路图。网上其他《黄山PF3》的资料都是错误百出，没有实际用处。在网上看到的有关《黄山PF3》评论、多是吐槽该机电路乱，维修难修的，没有成功修复的案例、

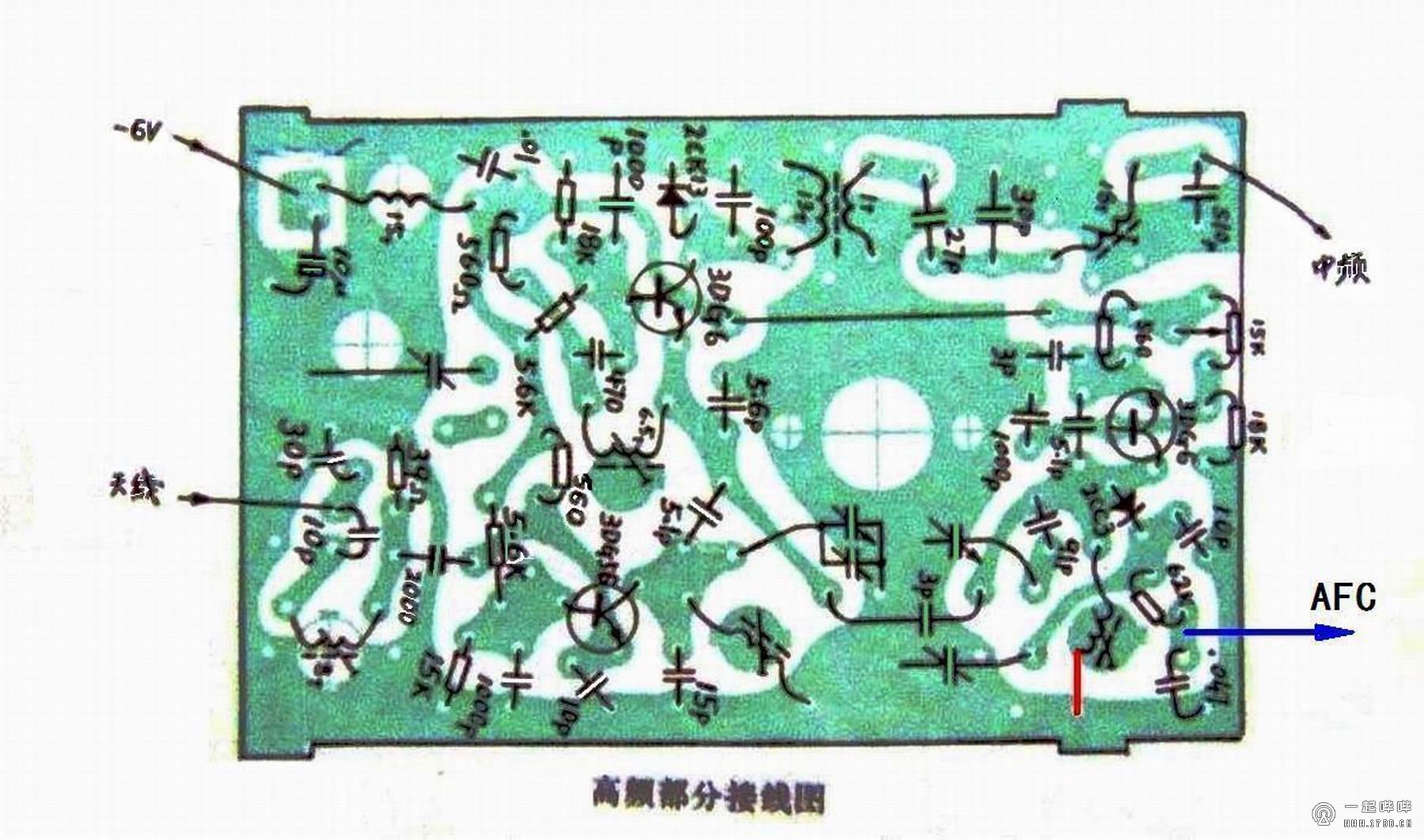

    在网上找到的原高频头印刷电路板图有错，我已经作了更正。



二维修

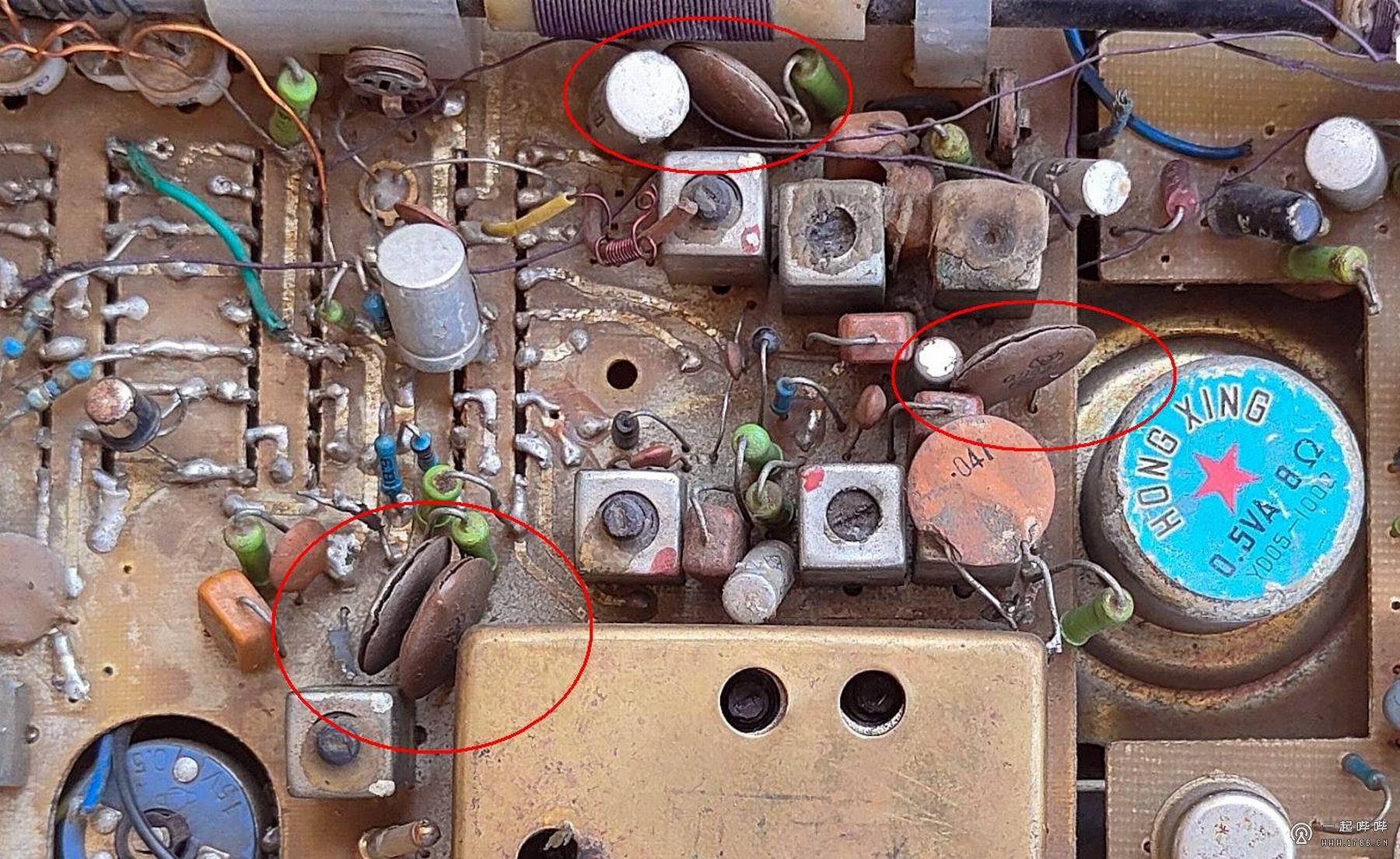

    直观检查有多处断线，电路板缺少一些元件，并且增加了来路不明的零件。从焊接手法可以看出是二把刀自己加上去的。有多个瓷片电容开裂。

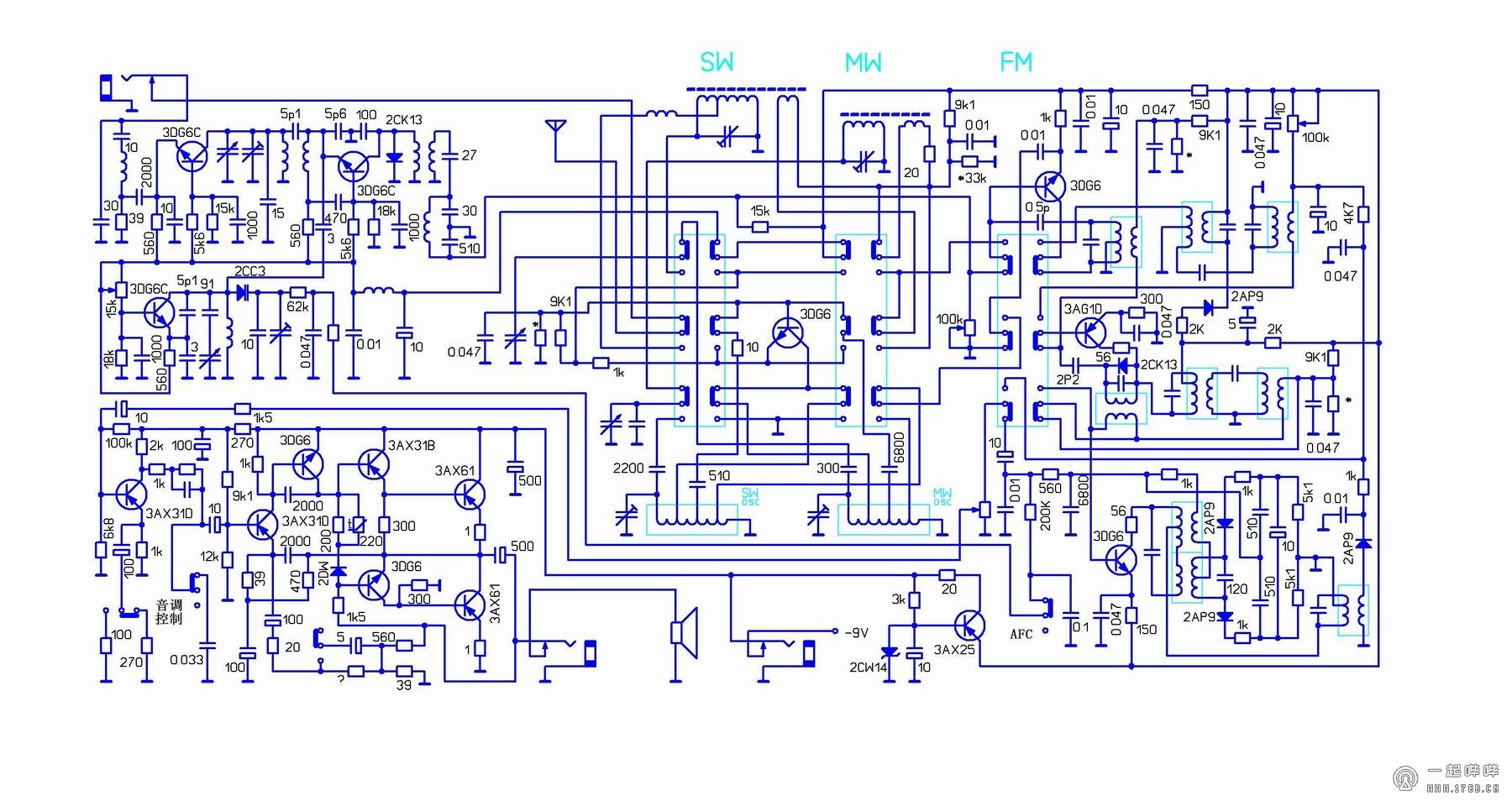

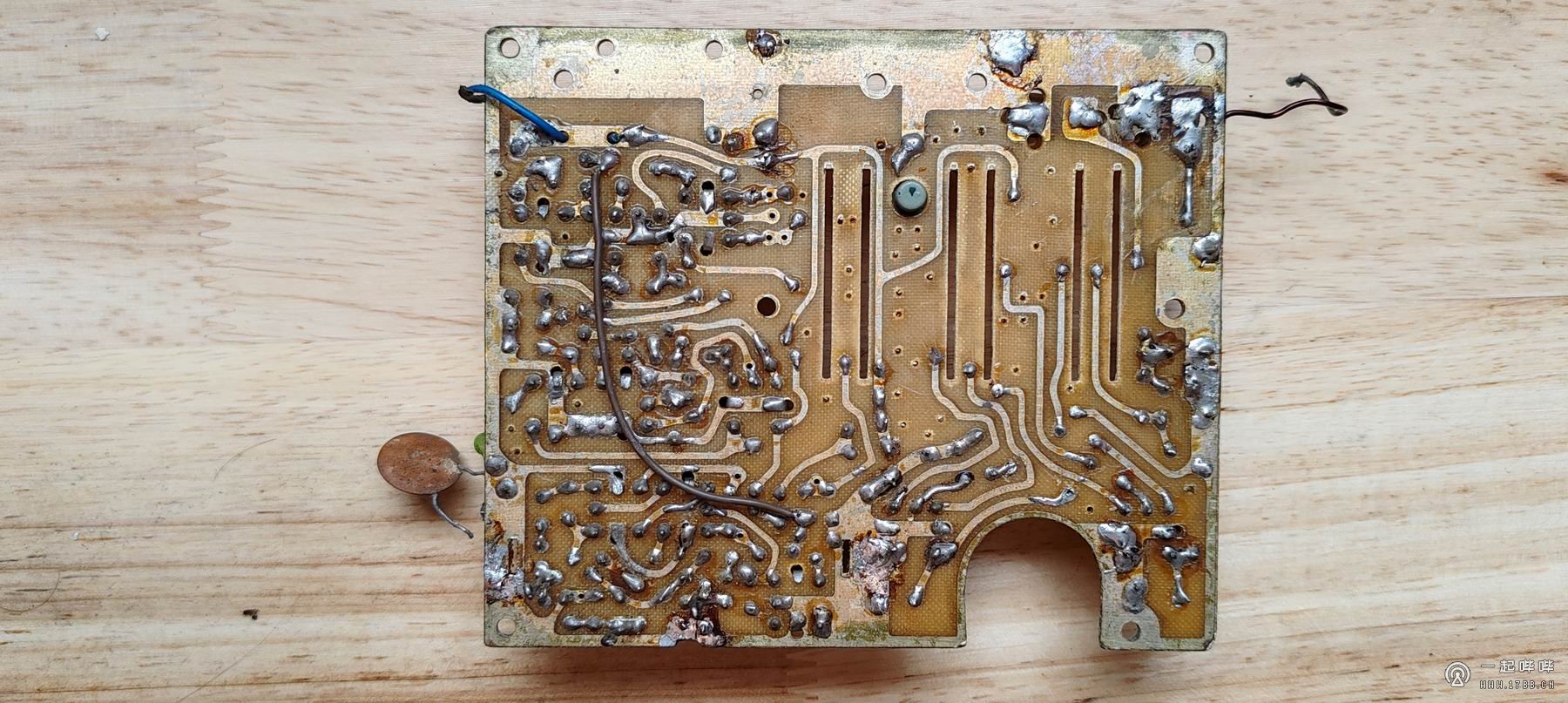

    高频头和功放有印刷电路图，还能看懂。双面印刷电路板的中放很难明确元件作用，加上前面的二把刀肆意增减元件，让维修工作完全陷入泥潭。没有办法只能从头做起，把电路图和印刷电路图还原出来。







    与大多数调频收音机设计不同，《黄山PF3》是少有的非典型调频收音机。《黄山PF3》电路设计有好多不按套路出牌。

    高频头和变频、中放都用NPN硅管。可第二中放却用了一个PNP锗管，开始我还以为是以前维修的人换错了三极管。那张看不清楚的电路图也分辨不出是什么管。后经多方面反复检查确认，就是原装的PNP锗管。为什么这样设计？NPN和PNP管的极性不同，这样安排让电路有点复杂，让人摸不到头脑。

    按大多数收音机设计逻辑，振荡连就是振荡连，只是切换中短波振荡线圈。天线连就是天线连，只是切换中短波天线线圈。《黄山PF3》调幅中短波切换时，可变电容振荡连和天线连也互换。这个问题我在画图时，按大多数收音机设计惯性思维，电路图和电路板就老是对不上。想了两天都没想明白是怎么回事。

    在调幅中短波转换时，会短路输入线圈。短路线圈从理论上讲会减弱输入信号，而且使得开关组增加。其他有些设计也较为复杂，例如：调频电路电源转换，是通过中波、短波两组开关完成。完全可以用一组调频开关完成。

    具体操作
    微调电位器氧化严重全部更换。电解电容大部分变质，全部更换。琴键开关接触不良，拆下来清洗。更换了接触不良的音量控制电位器。

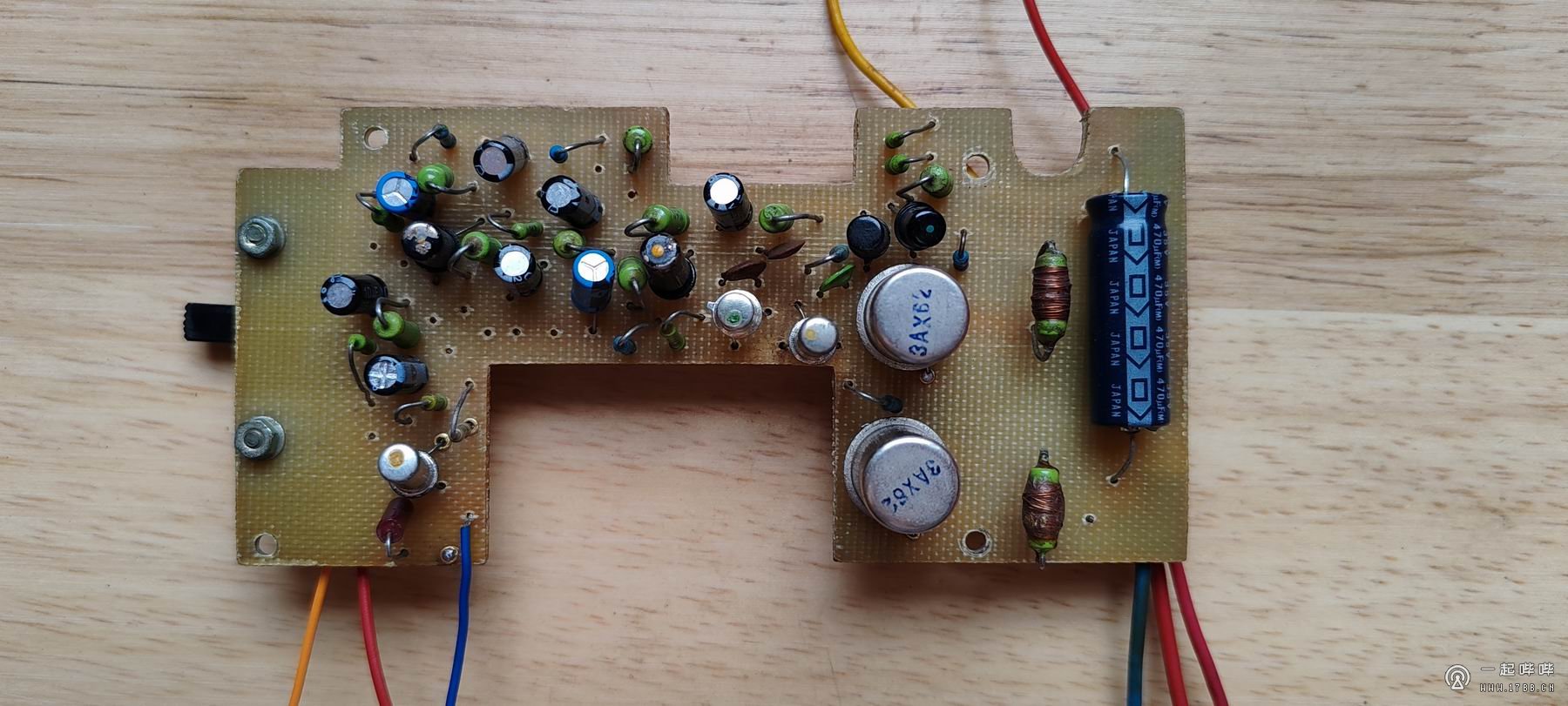

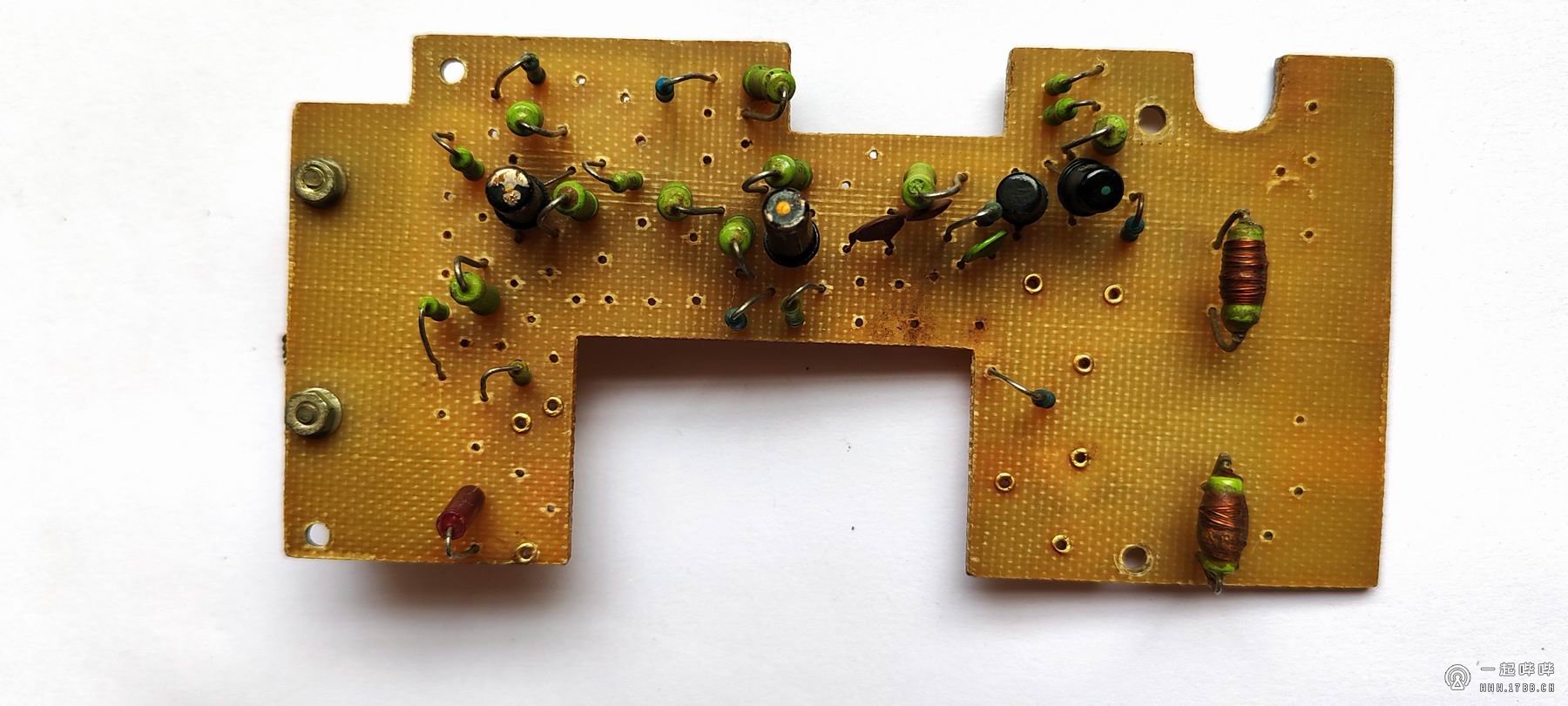

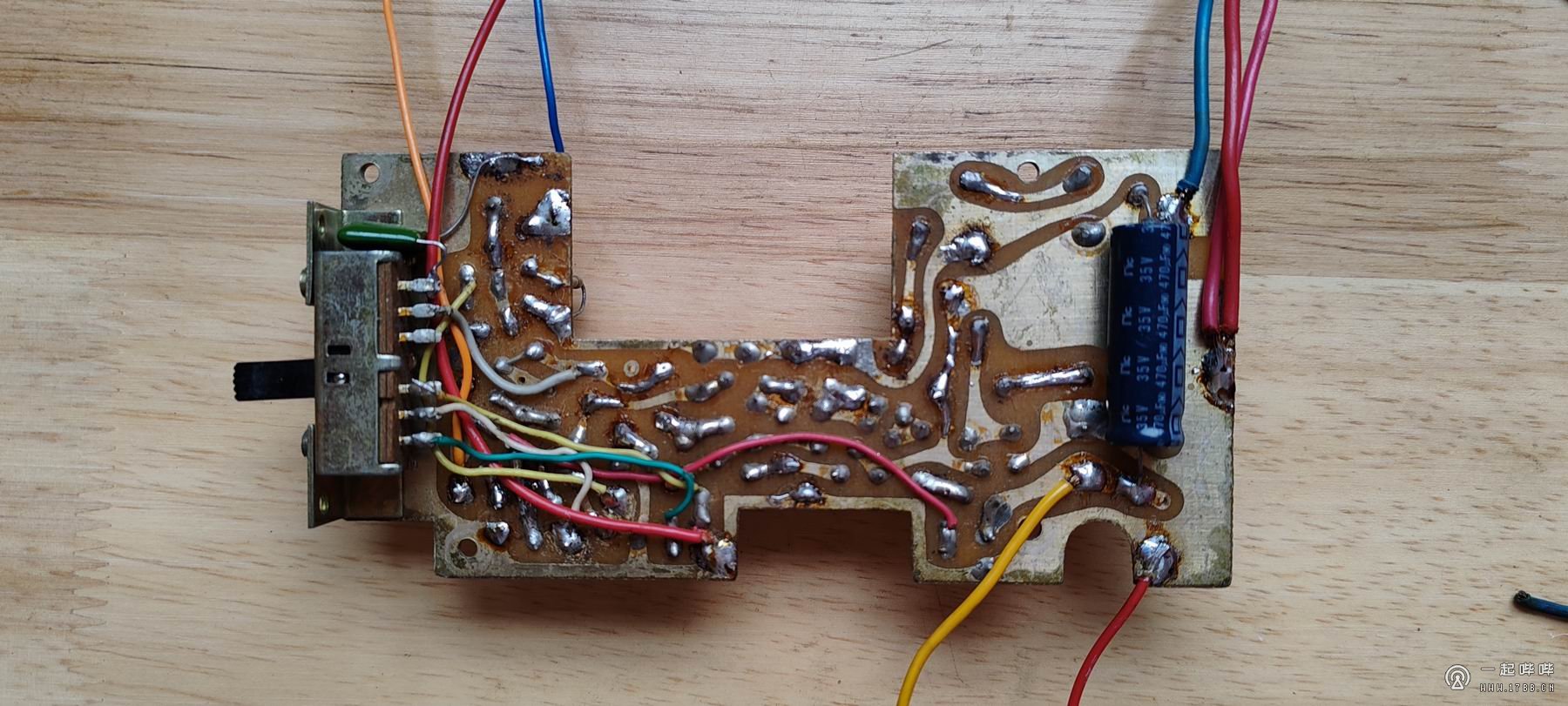

   功放板上少零件，覆铜板有几处脱落断裂。分析原因：输出管功率较大、发热后管脚膨胀造成覆铜板脱落断裂问题。解决办法就是象《春雷3P1》和《春雷3P2》那样，在功放输出三极管焊脚加铆钉加固。



    第二级中放管在调频波段时偏流为零、无法调节，经检查第二个调频中周次级断线。这个三极管的偏流是通过波段开关转换的，如果没有电路图很难查出这个问题。本想拆开重新绕线，无奈中周被胶粘住，只能换新的。

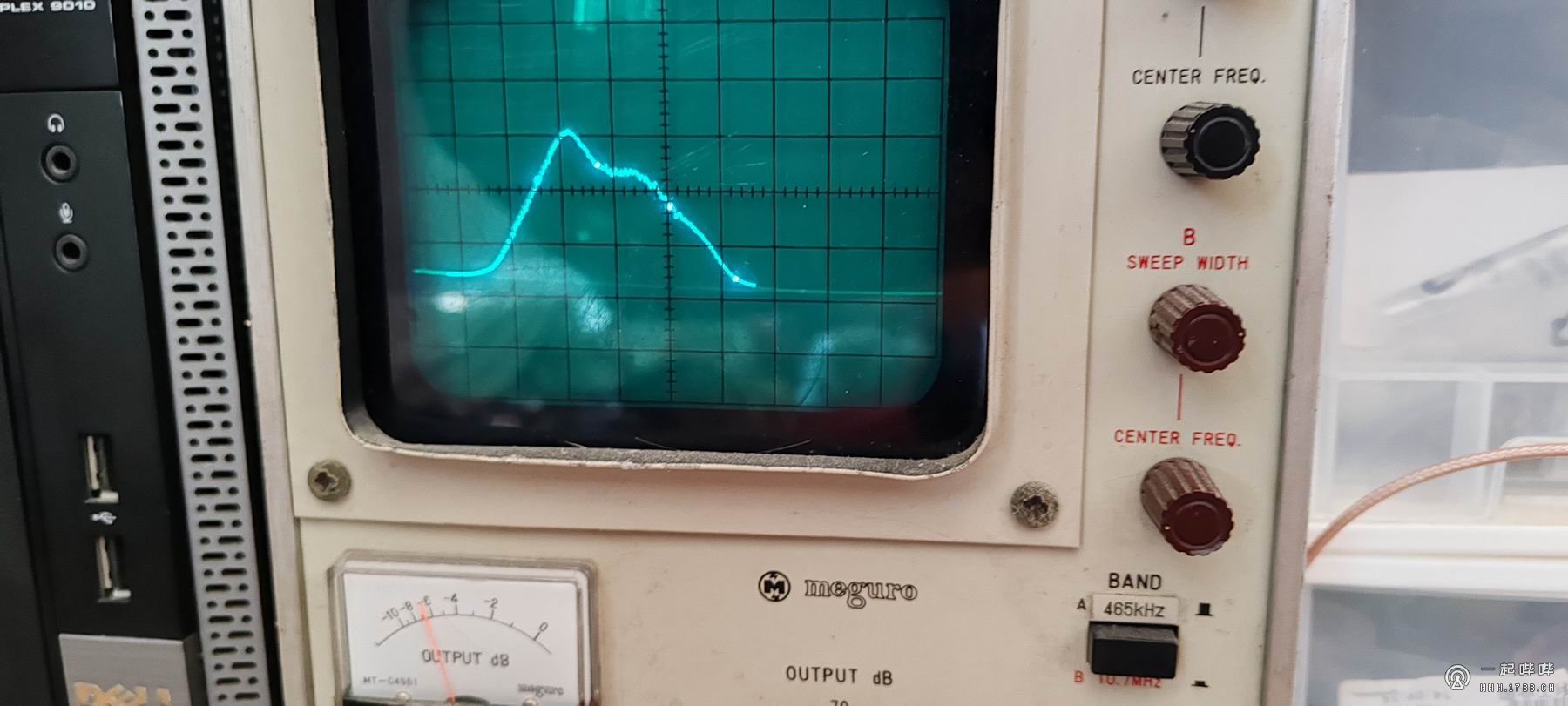

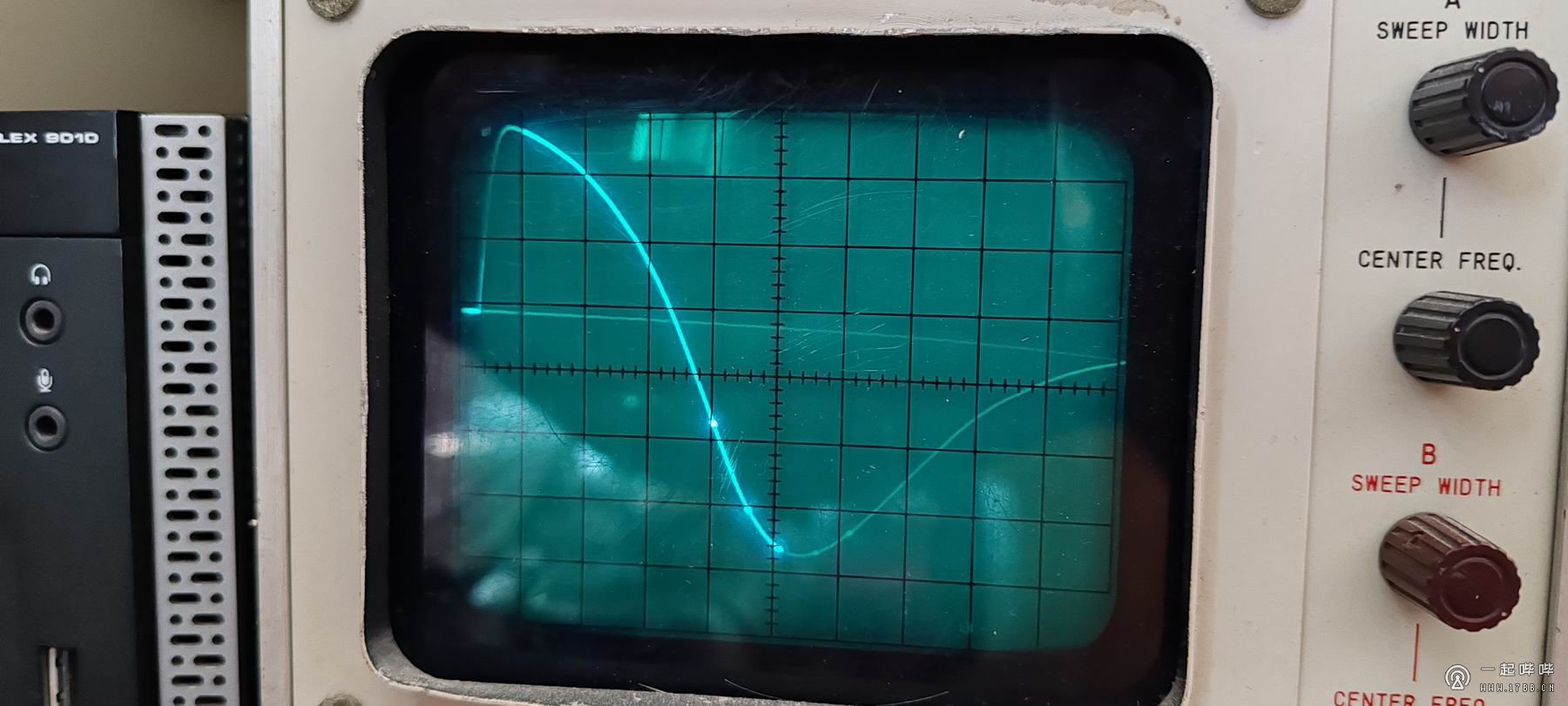

    整机电流正常后，调频和调幅都能收到广播，只是灵敏度不高，音质很差。用扫频仪观察调频、调幅中频曲线都偏离中心，波形扭曲。由于中周磁芯不能调节，整机维修到此结束。当然可以通过更换中周达到较高的技术指标，但那样做没有什么意义了。如果想听广播，有很多收音机可用。作为很有收藏价值的收音机就是要尽量保留本来历史面貌，如果过度修理就会失去它本来的样子。
