DIY单电子管中频信号发生器-抛砖引玉

贵阳路神

PM

34 25-12-02 11:05

祝贺大赛胜利启航

这里介绍一个可用于短波收音机收听 CW（SSB）信号的465KHZ 中频信号发生器。

本装置所用元件少，电路简单，一装即成，基本上不需调校。很适合喜欢折腾的HAM 朋友制作。

电路：

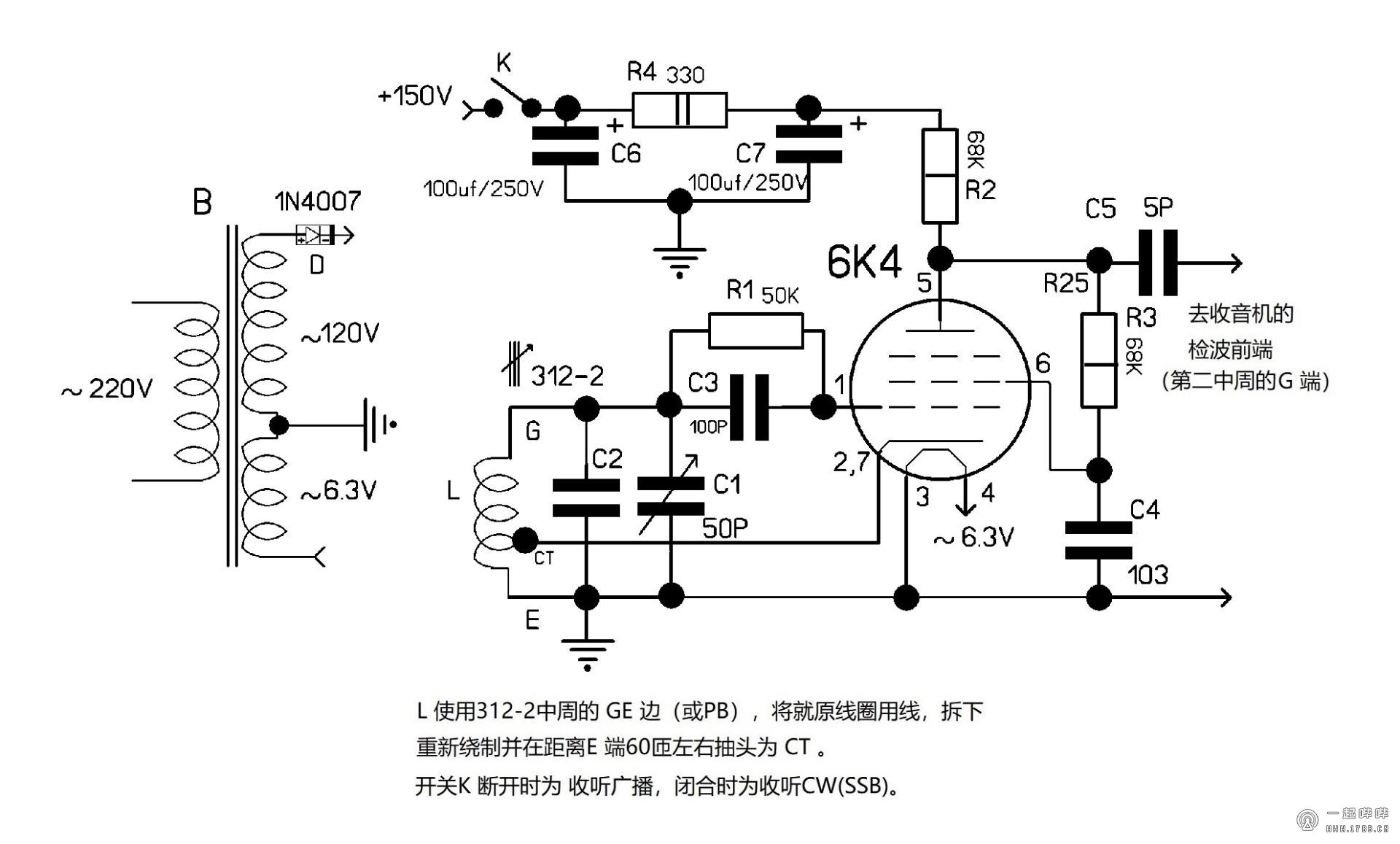

这是一个普通的三点式振荡电路。L 是收音机专用标准的465KHZ 中频变压器的次级，C2 是原装匹配电容，C1是补偿（微调）电容，R1 给电子管提供偏压。振荡信号经由C3 耦合进入电子管放大后，从C5 输出中频信号。R2 是震荡管的负载，R3、C4 提供帘栅电压，稳定振荡。

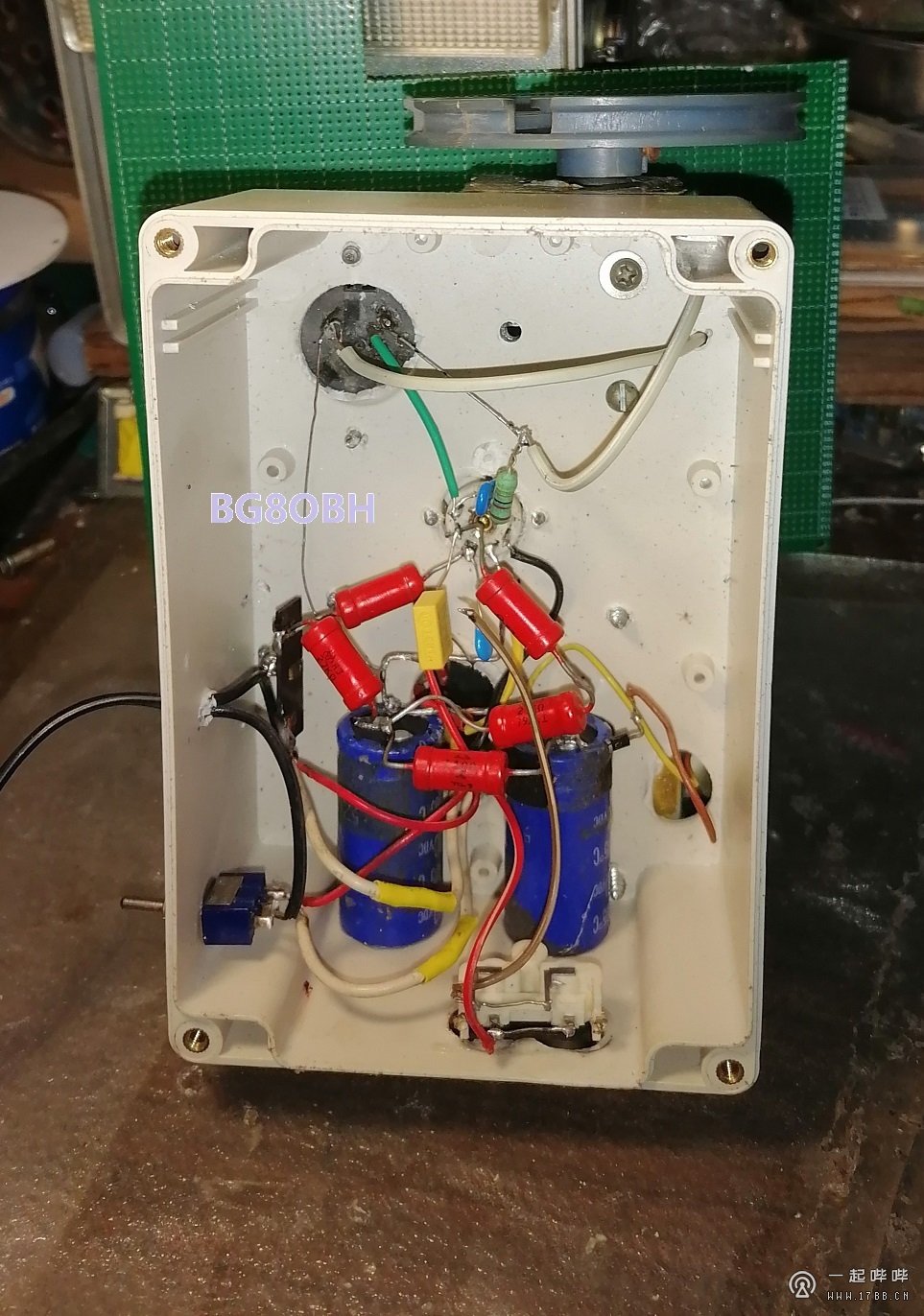

为了使中频能稳定输出，电源电压采用较低工作电压,小于150V。C6、C7、R4 组成二阶 “Π”型低频滤波。变压器B 可用市售的，参数为初级220V,次级2组，其中一组100-150V ,一组6-7V 即可，有动手能力的朋友也可以自己绕制。为了简化电路，采用半波整流，D 为整流二极管。

详见附图：

有条件的朋友，在电路焊接组装完毕，可以用频率计进行检测。没有仪器，也可以检测：开启本发生器；旁边放一台收音机（交、直流），将C5 的延长线（相当于发生器的天线）绕在收音机天线上，选择短波段（中波也可以，但可能干扰大）；开启收音机，音量调大些；慢慢旋转 C1,收音机里会出现 “啾啾”的差频叫声，有时候可能因为解调不到位，不是“啾啾”声，而是“噗噗”声，或者出现收音机的噪音突然消失或者增大，此时，你可以微调装置的C1使得“啾啾”声音出现。总之，只要有反应也行；你还可以调谐收音机的选台旋钮，也会出现“啾啾”声音，说明发生器正常；还有一个办法：将万用表转到检测交流电压的10V 档，用任意一根表针，直接去碰触C1 的定片，此时，表针会有所摆动，说明已经起振。这是因为电路振荡时，会向周边辐射感应电场。

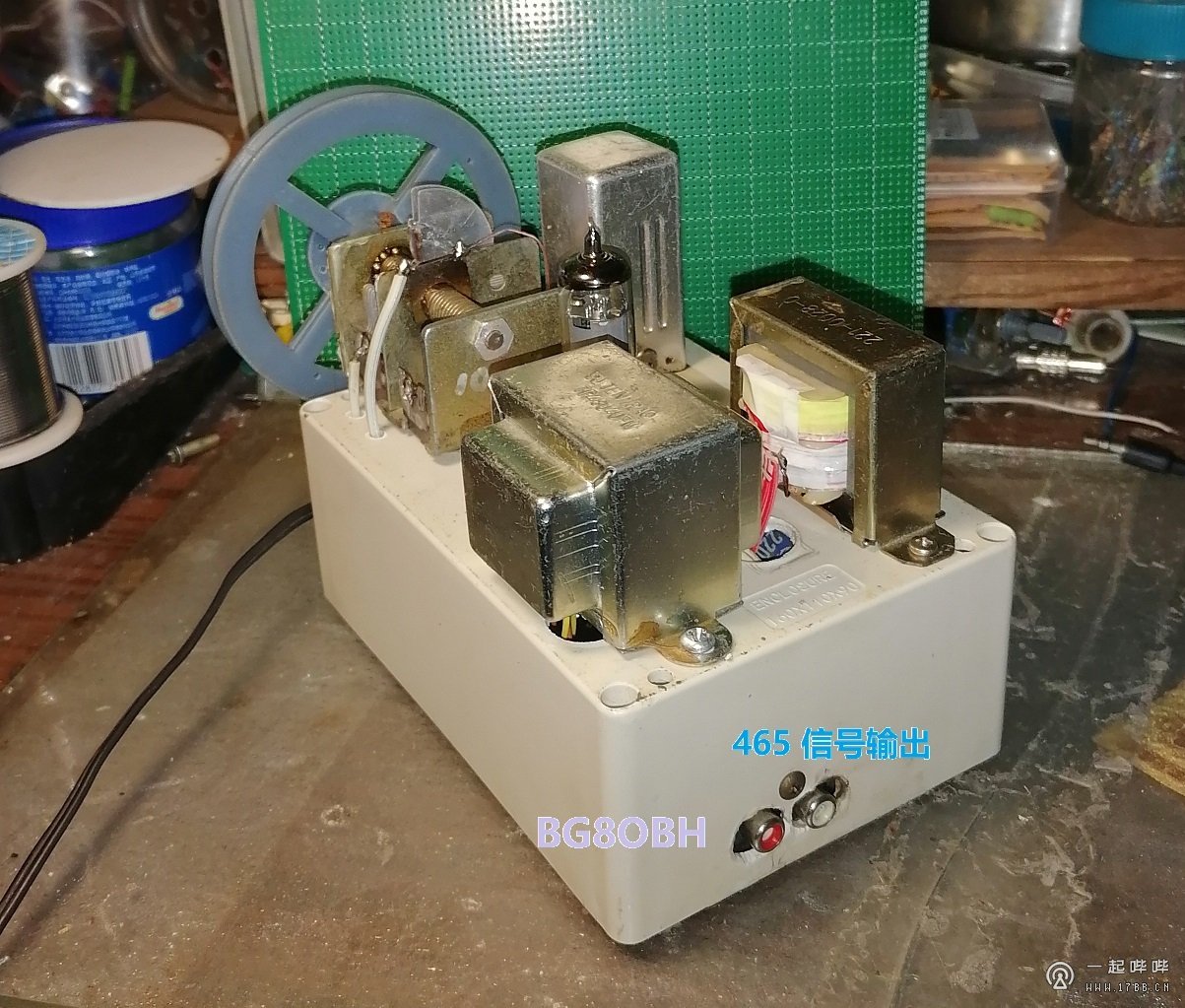

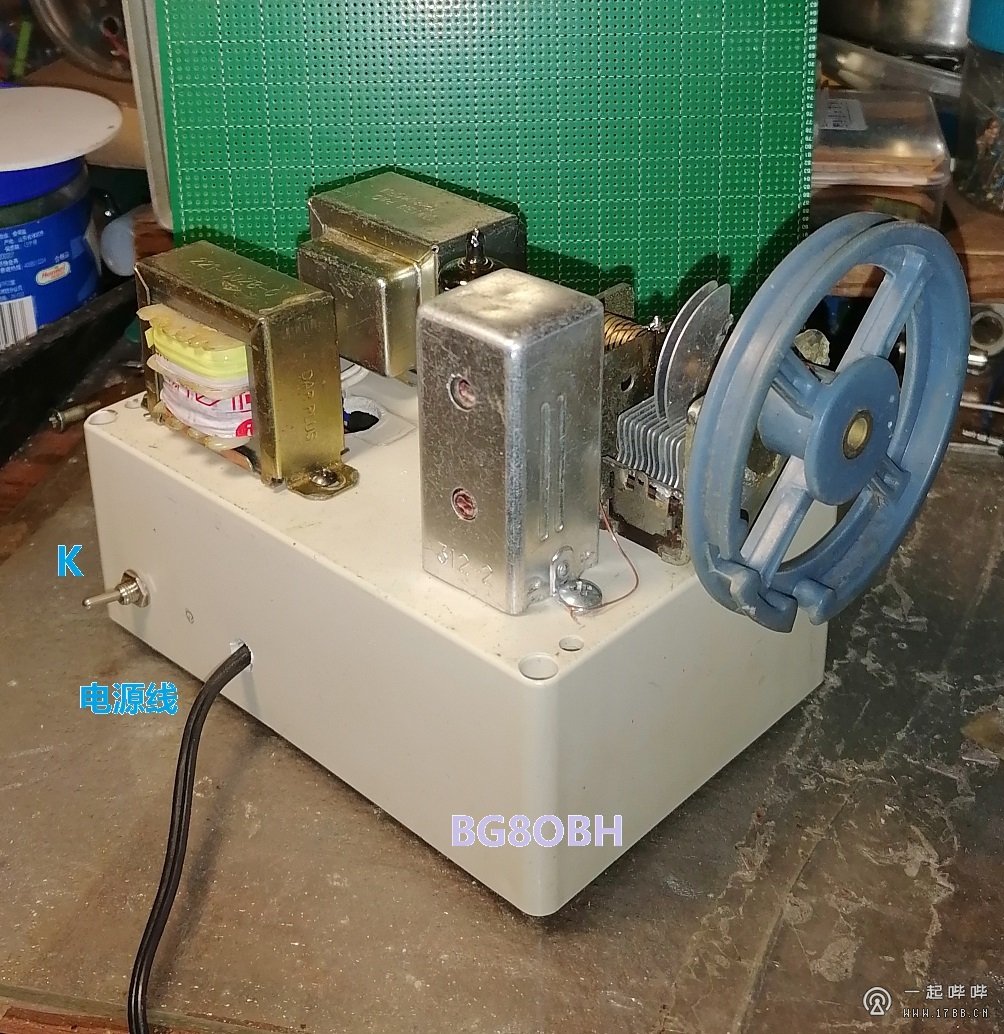

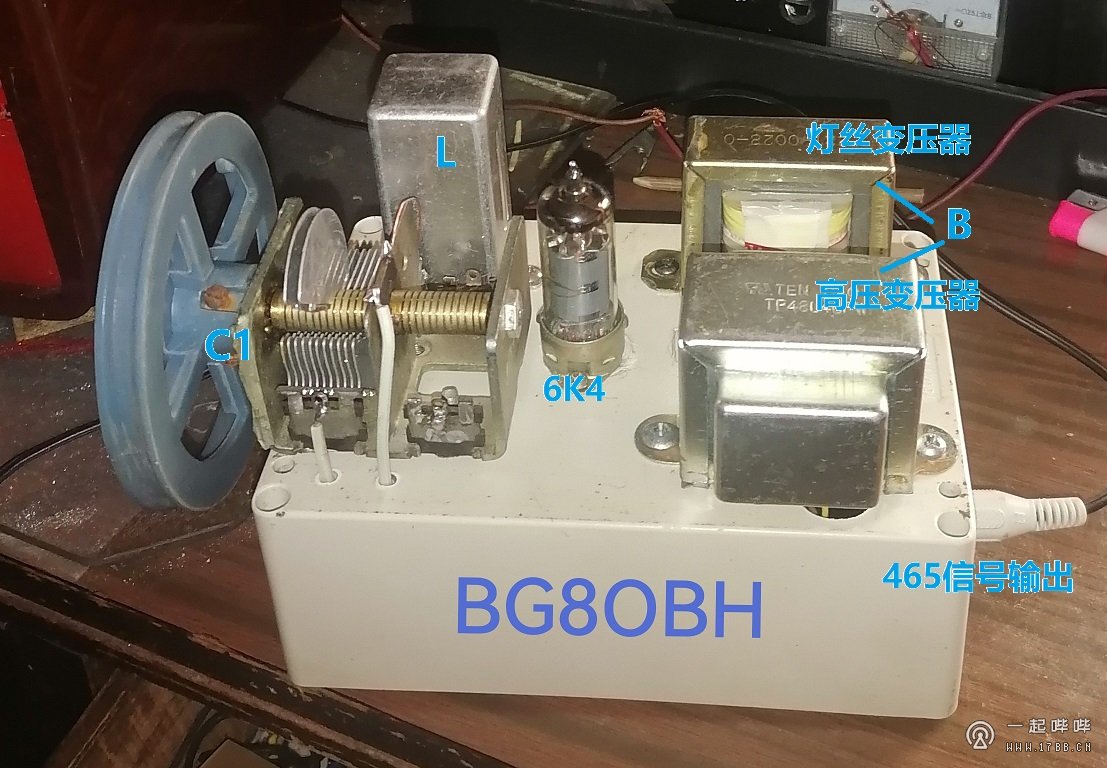

本发生器，配合一台收音机（短波），可以方便的收到业余波段CW 信号，传播好时，还可以收到 SSB 信号。本人用的是一台老旧的“新时代”牌电子管五灯两波段收音机。使用操作如下：

以接收 40米波段的7.023MHZ 信号为例：

同前述，将发生器天线缠绕在收音机天线上，为了增强接受效果，我是将发生器的输出端（天线、地线），接在收音机的检波级输入端；
开启收音机、发生器，预热大约30秒钟。收音机音量开大些，频率选择7MHZ 左右，如果时间是18时-19时，运气好，应该会收到“滴滴答答”CW 信号。细心转动收音机的调谐旋钮，使电码声增大，再微调发生器的 C1 ，使声音清脆。

提醒：在收听CW 信号时，其他广播电台的信号会伴随讨厌的“啾啾”差频声音。此时，如果想听其他广播节目，只需关掉发生器的电源（开关K置于空挡）即可。

本装置中频解调接收CW 信号的效果远比之前我试过的方法好许多。以下是本装置的现场使用实况，供参考：

视频一：

中频解调接收CW效果-热闹的40米波段

https://www.bilibili.com/video/BV1VHS1BzEhj/

视频二：

中频解调接收CW的效果-来自东南亚的声音

https://www.bilibili.com/video/BV12XSyBbEfW/

视频三：

中频解调接收CW的效果-来自大西洋沿岸的声音

https://www.bilibili.com/video/BV1tQSyBFEwD/

行文杂乱，缪错难免，各位海涵！
