DIY MCC电容和PAC电阻测试

早晨上班，得闲，去OQC做个仪器校准，顺带测试DIY的两款为特种音频使用专门设计的阻容元件。

仪器：TH2829LX

1：REF MCC电容

REF级别（Reference type），参考级。是DIY阻容元件里面性能最高的等级。其目标是在保持适当的工艺可用性基础上，以手工业灵活的制造形式去制造极度接近理想的元器件。REF使用表面修饰的超高分散填料混合环氧封装，极强刚性和致密内部保证了机电振动噪声的绝对低。

REF电容适用于精密积分，射频，谐振，大电流分频，耦合电容等用途。

参数

2uF 500V J(5%)

额定负载：

500V(LF) / 2kVA(MF) / 20A(HF)

测试：

测试电平均为1V。

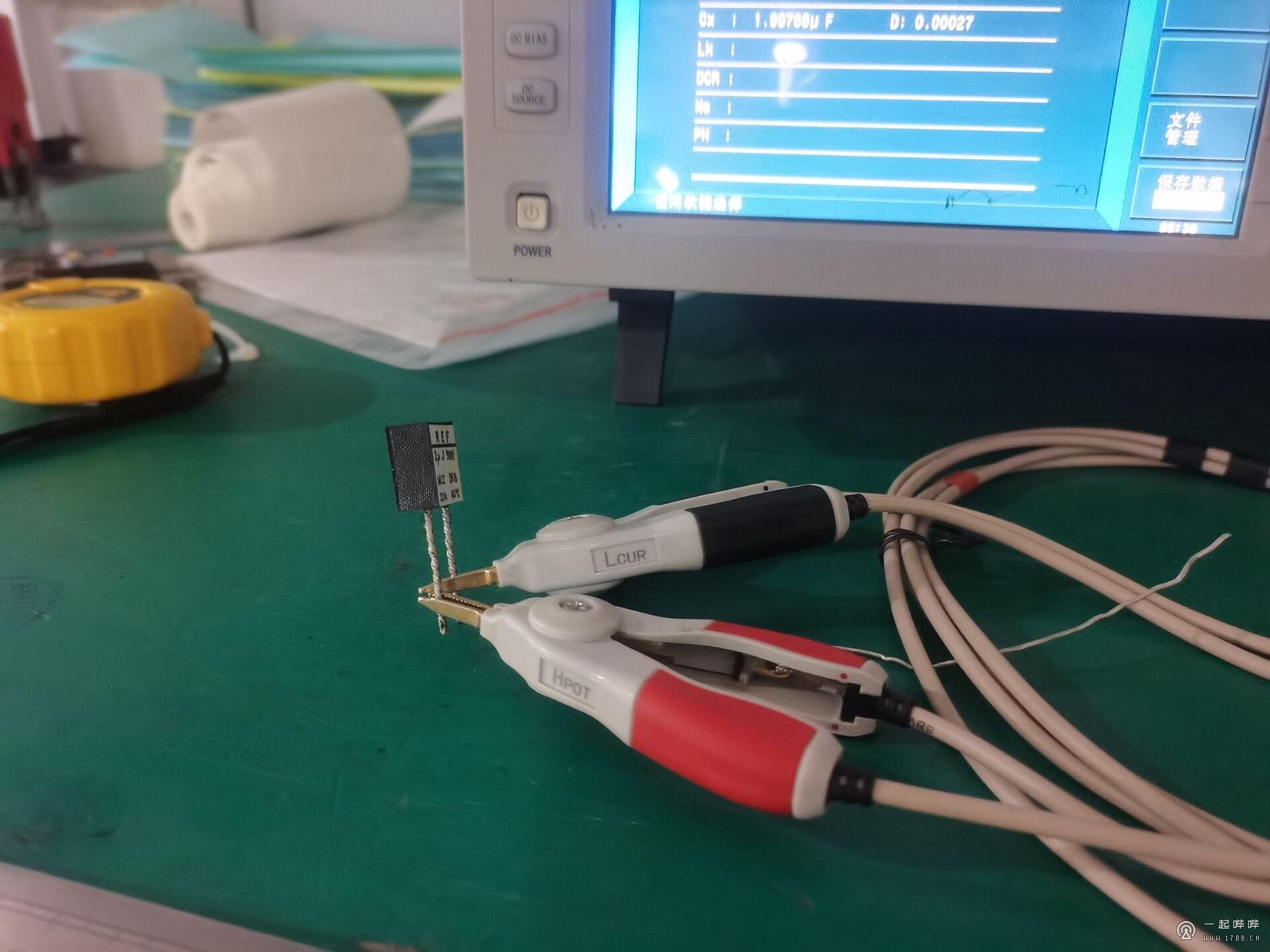

测试状态，4线开氏夹夹取。

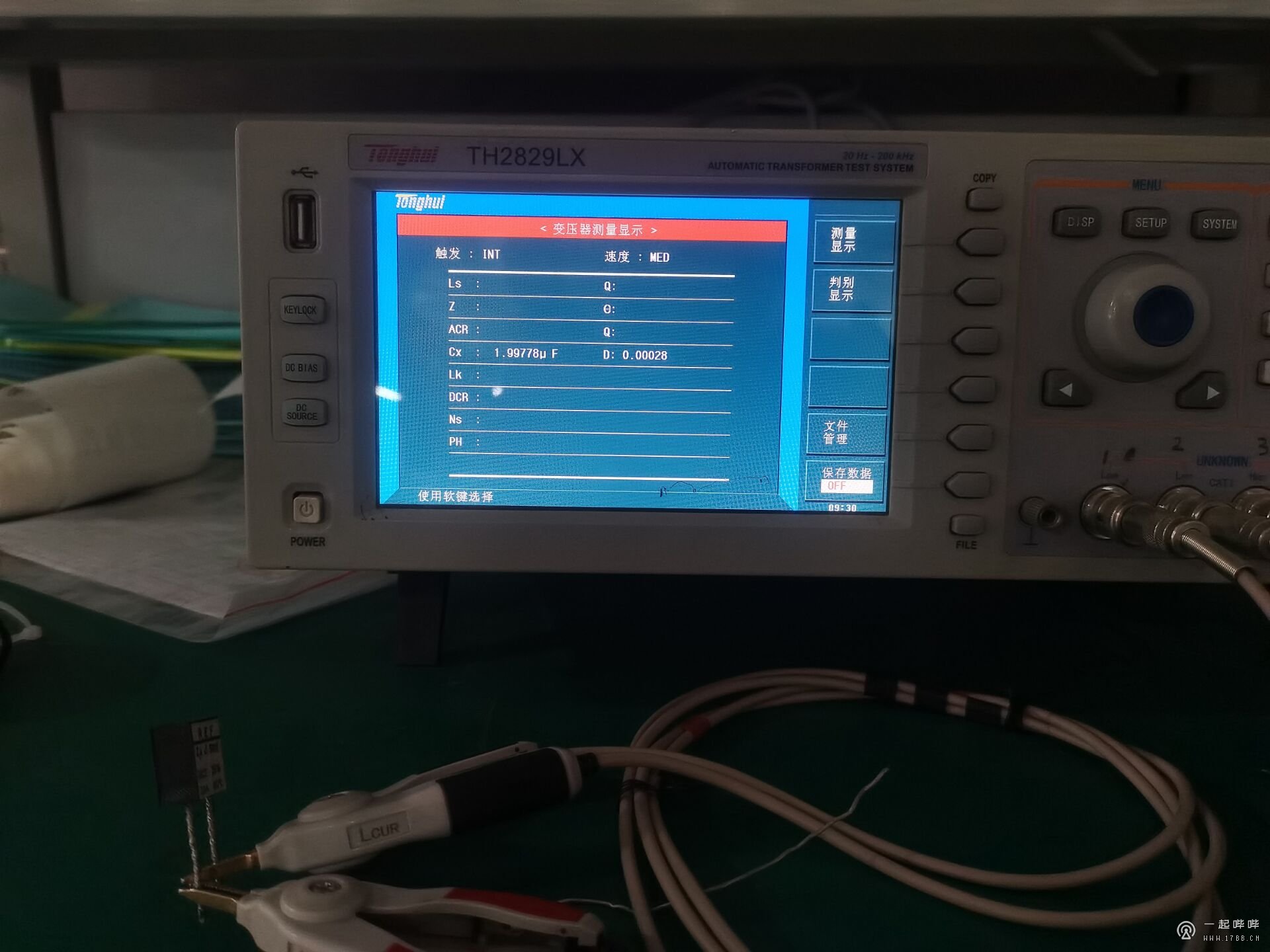

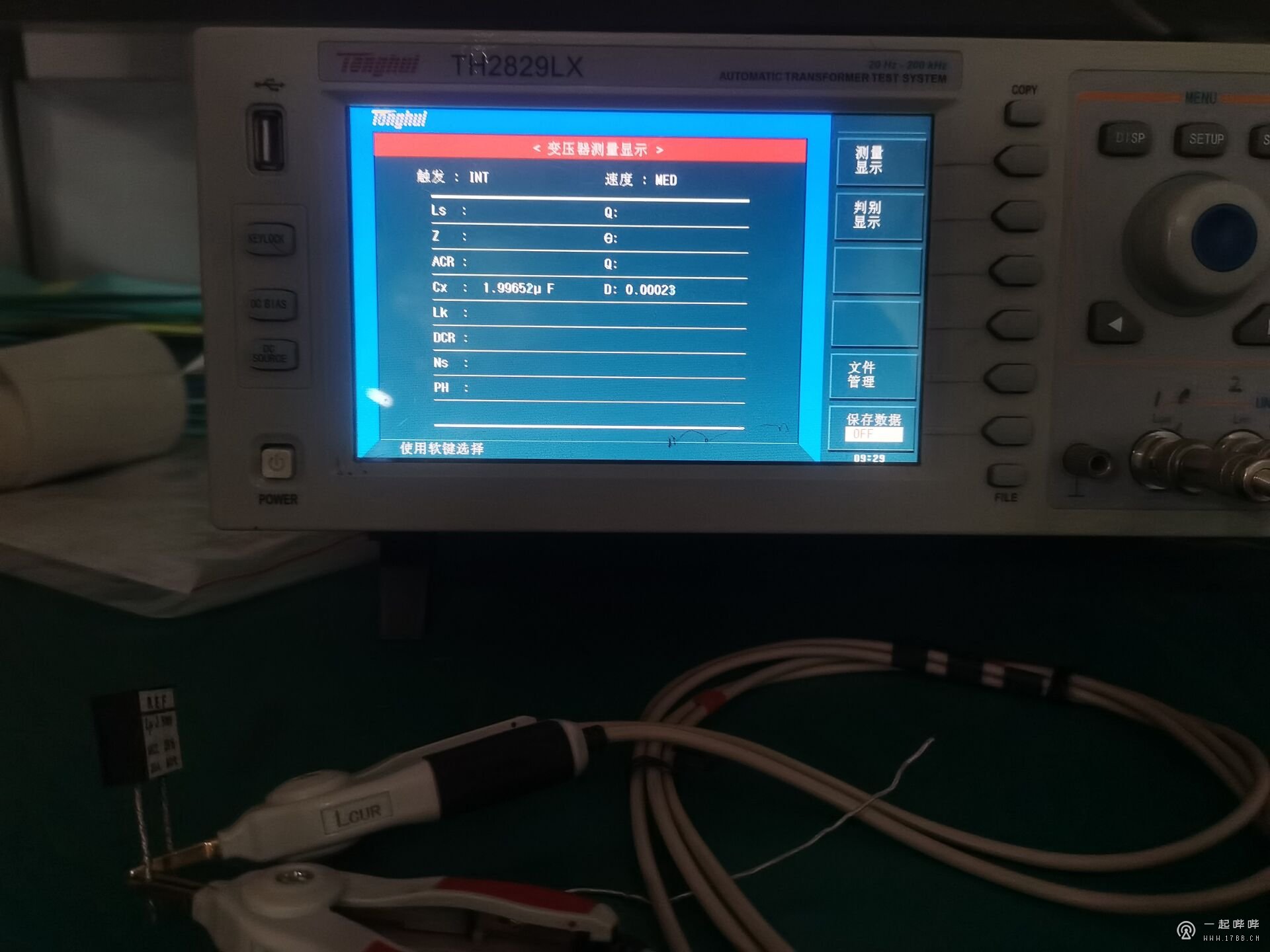

20Hz，1.998uF，D 0.00028，Q 3571

200Hz，1.997uF，D 0.00018，Q 5555

2kHz，1.997uF，D 0.00022，Q 4545

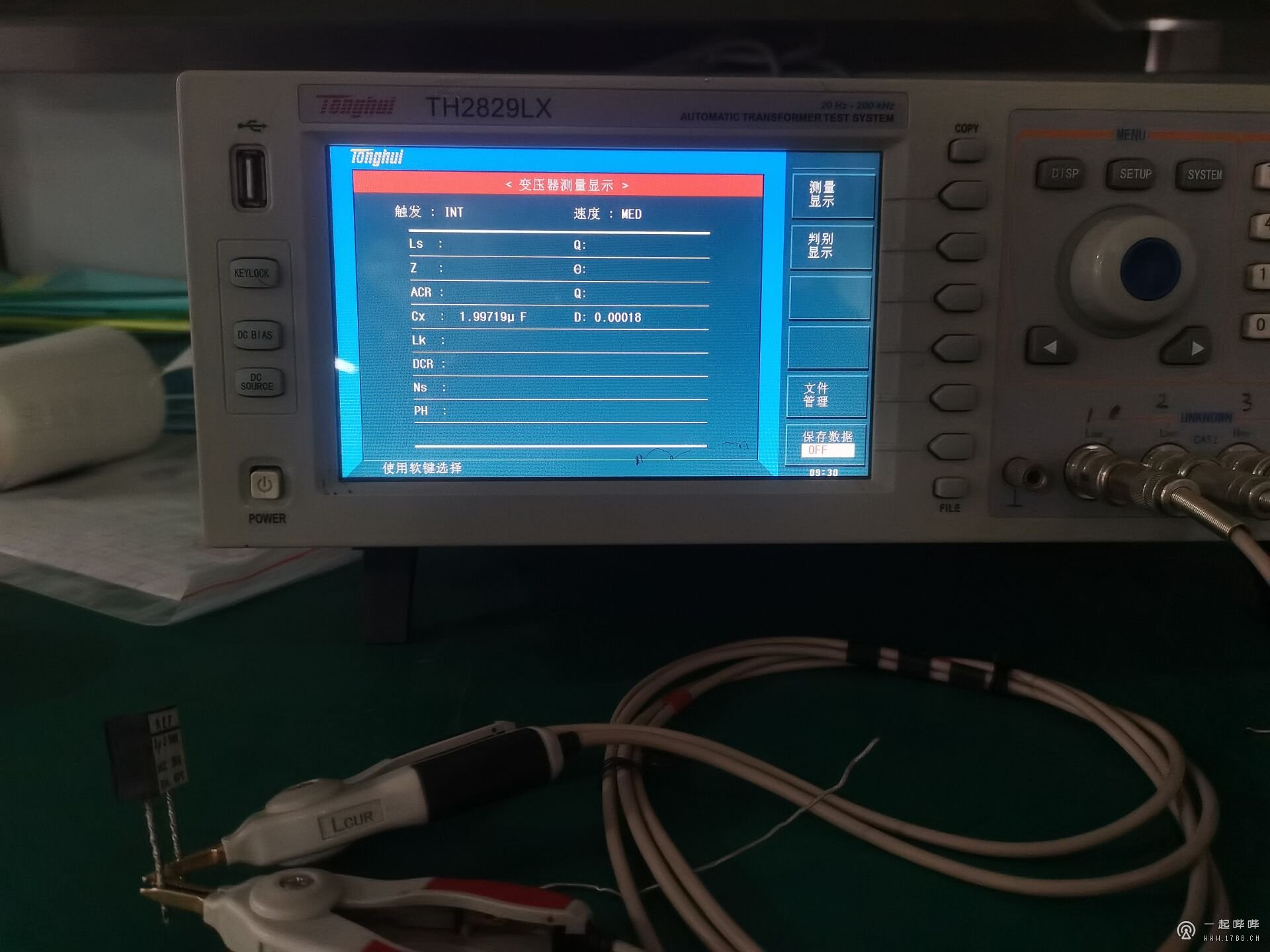

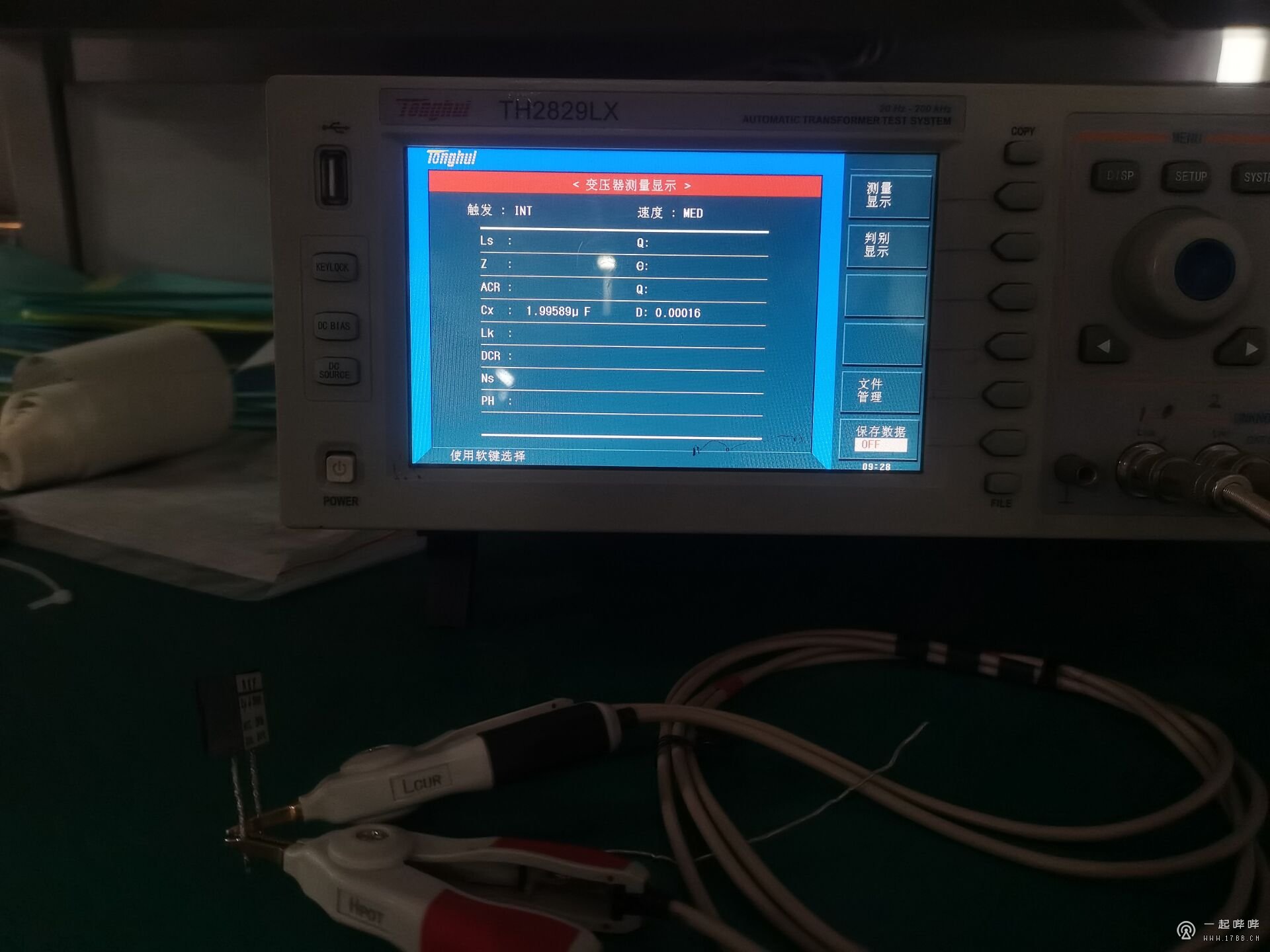

20kHz，1.996uF，D 0.00016，Q 6250

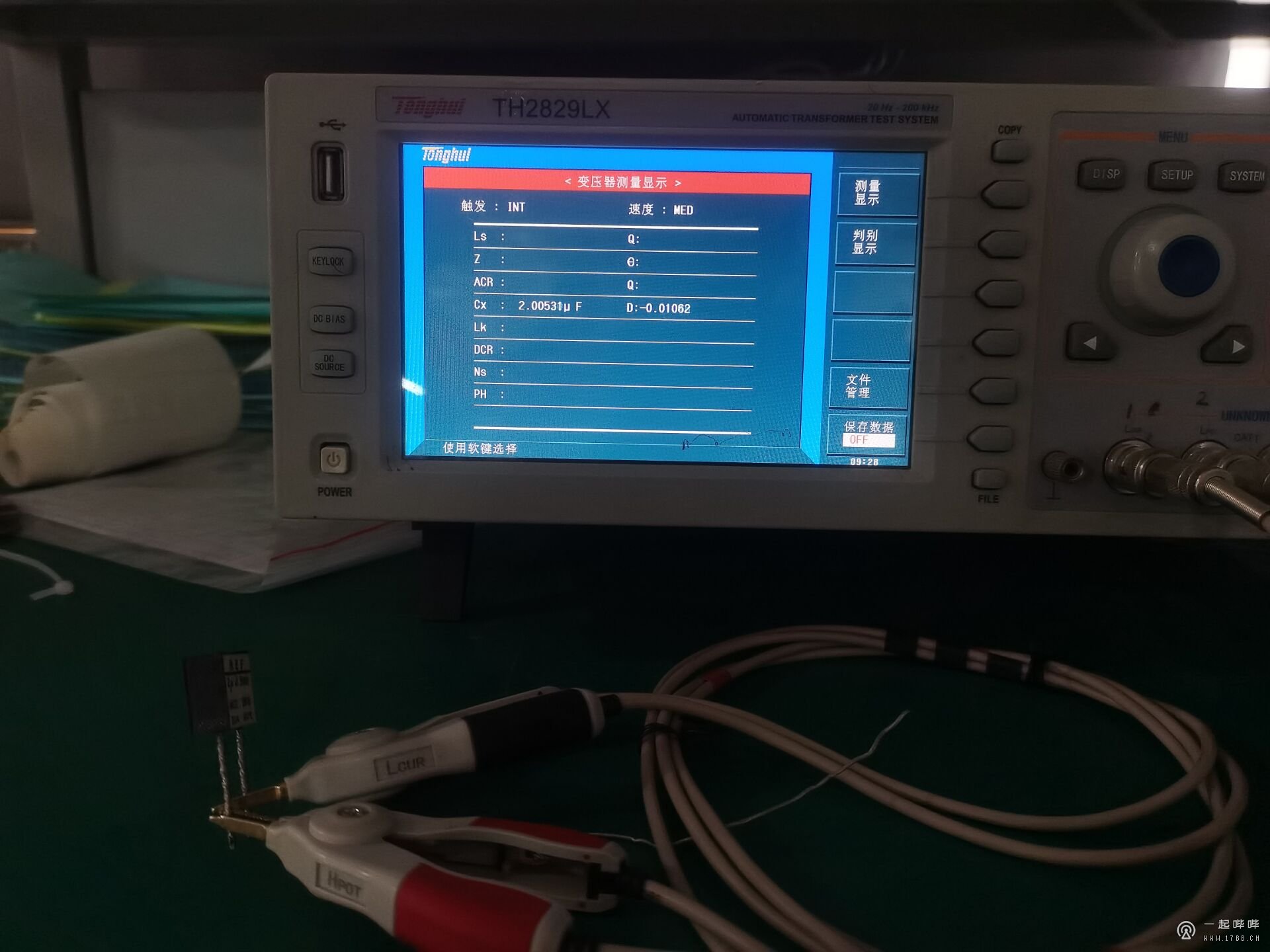

200kHz，引脚寄生电感和电容谐振，D值因谐振导致的相位问题转负，测试仅供参考。



2：OPERAUDIO PAC电阻

OPERAUDIO级，染色级。其设计目的是牺牲一定参数追求染色能力。所以其设计就是失真的，但失真的有特色。

PAC结构使用AC碳作为导电基材，解决了一系列问题。电阻相比较于杜兰碳棍耐焊接热同时且味道更浓郁。适用于分频，反馈等关键环节。

使用永金色封装，以和黑色封装的REF区别。

参数

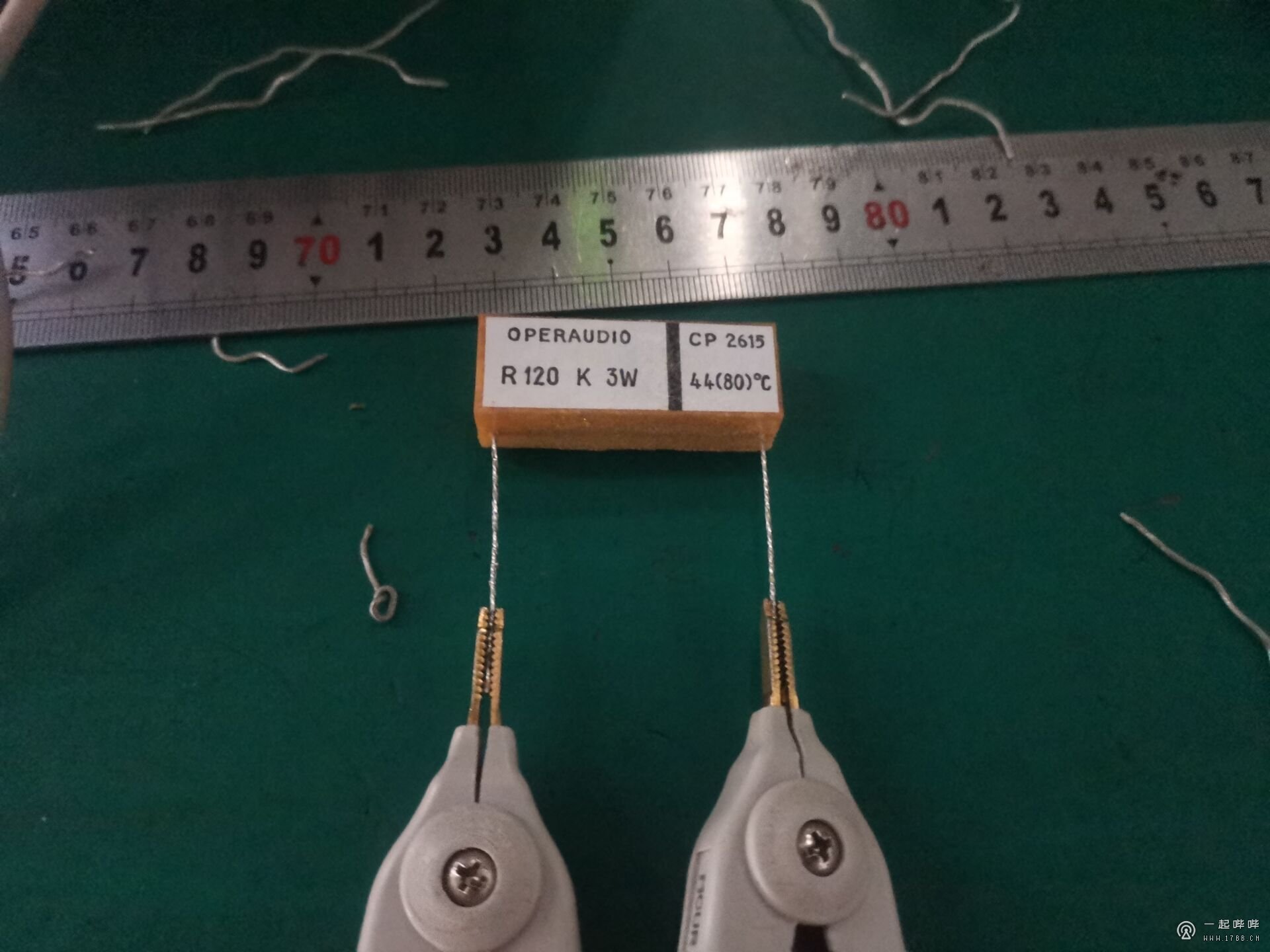

120Ω   K(10%）3W

热容

280J

测试：

夹住。

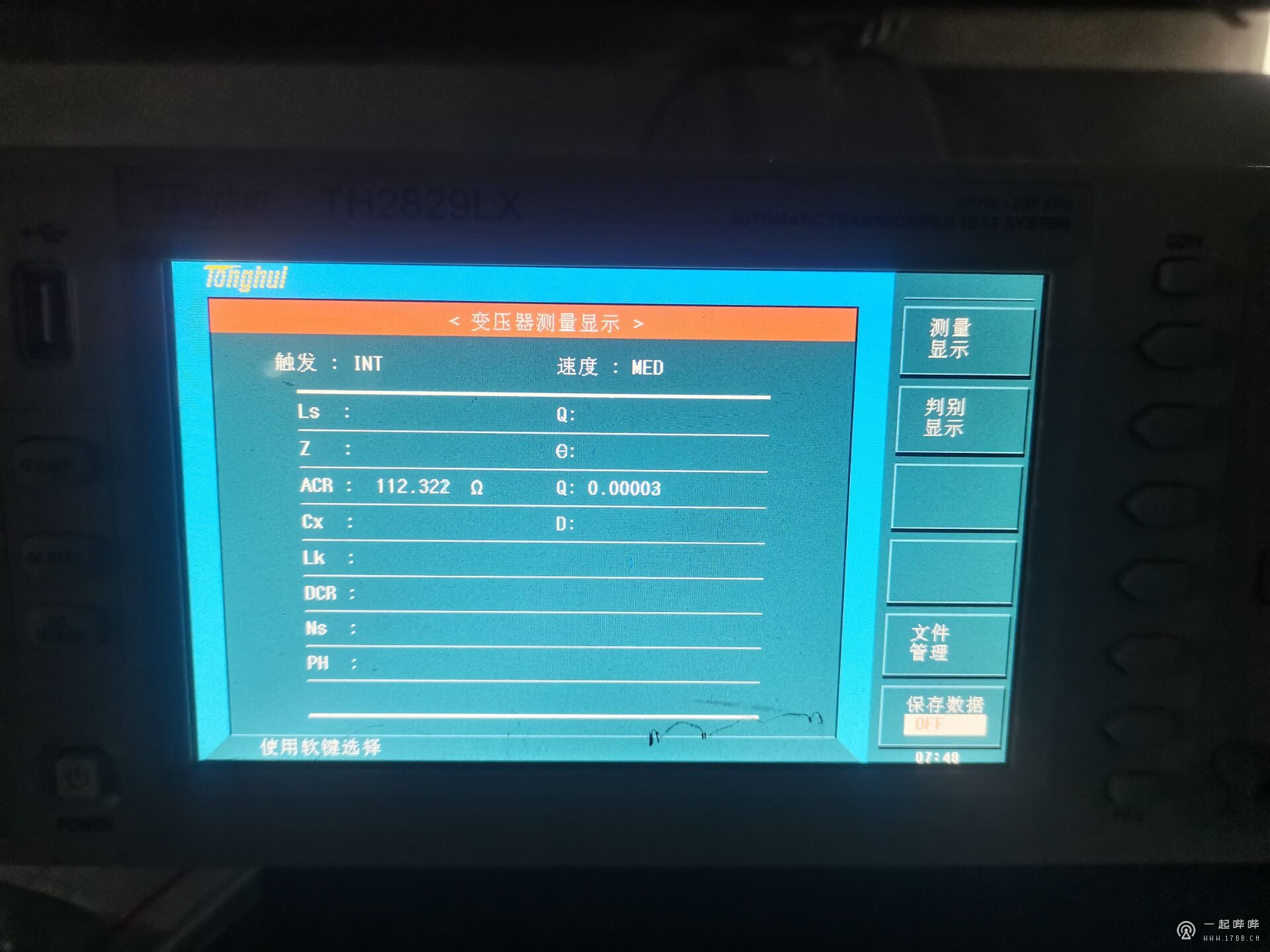

1kHz，1V，112.3Ω，Q 0.00003，D 33333

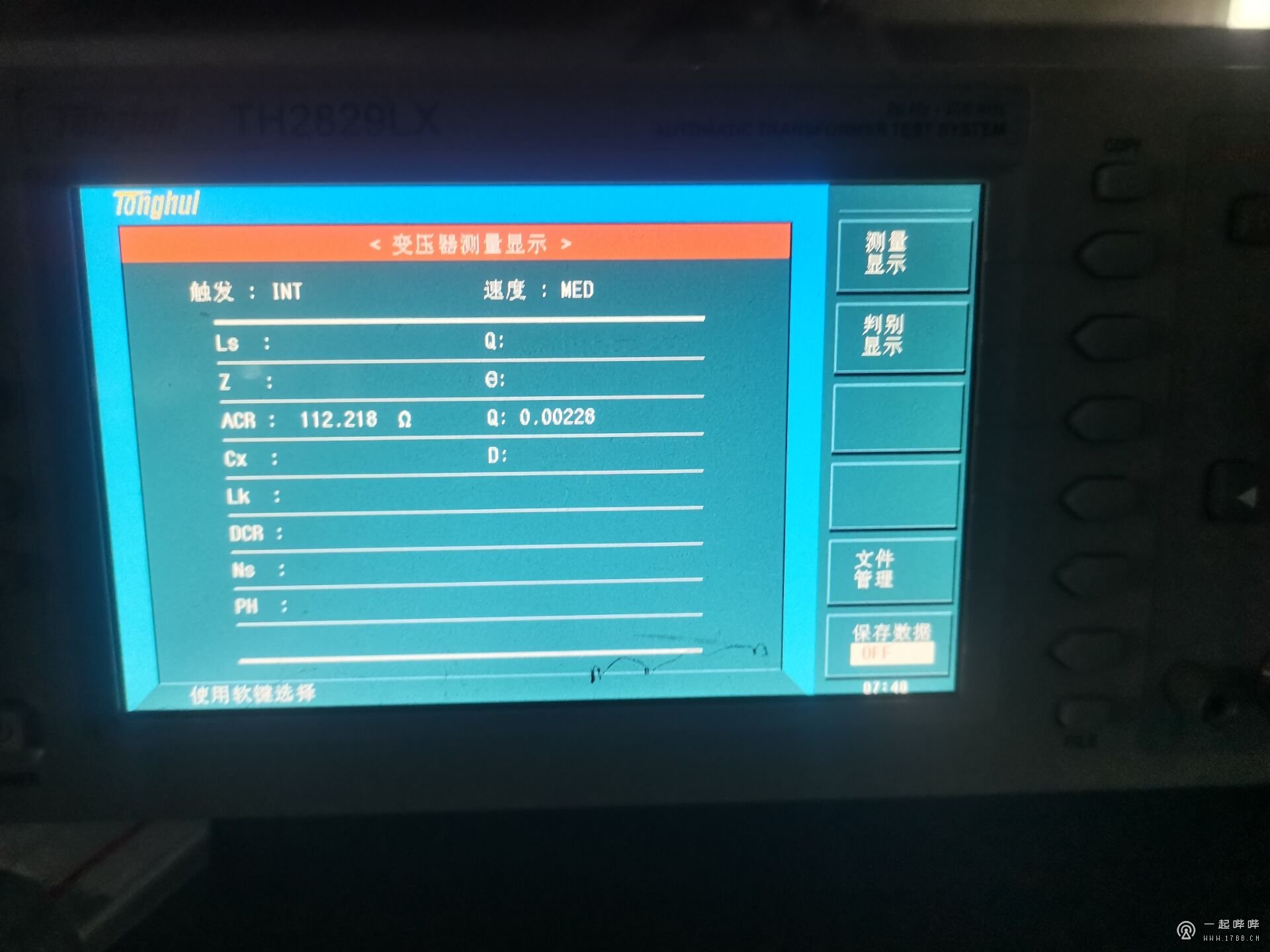

200kHz，1V，112.2Ω，Q 0.00228，D 439

D值下降源于电阻体本身的寄生直导线电感和导线寄生电感

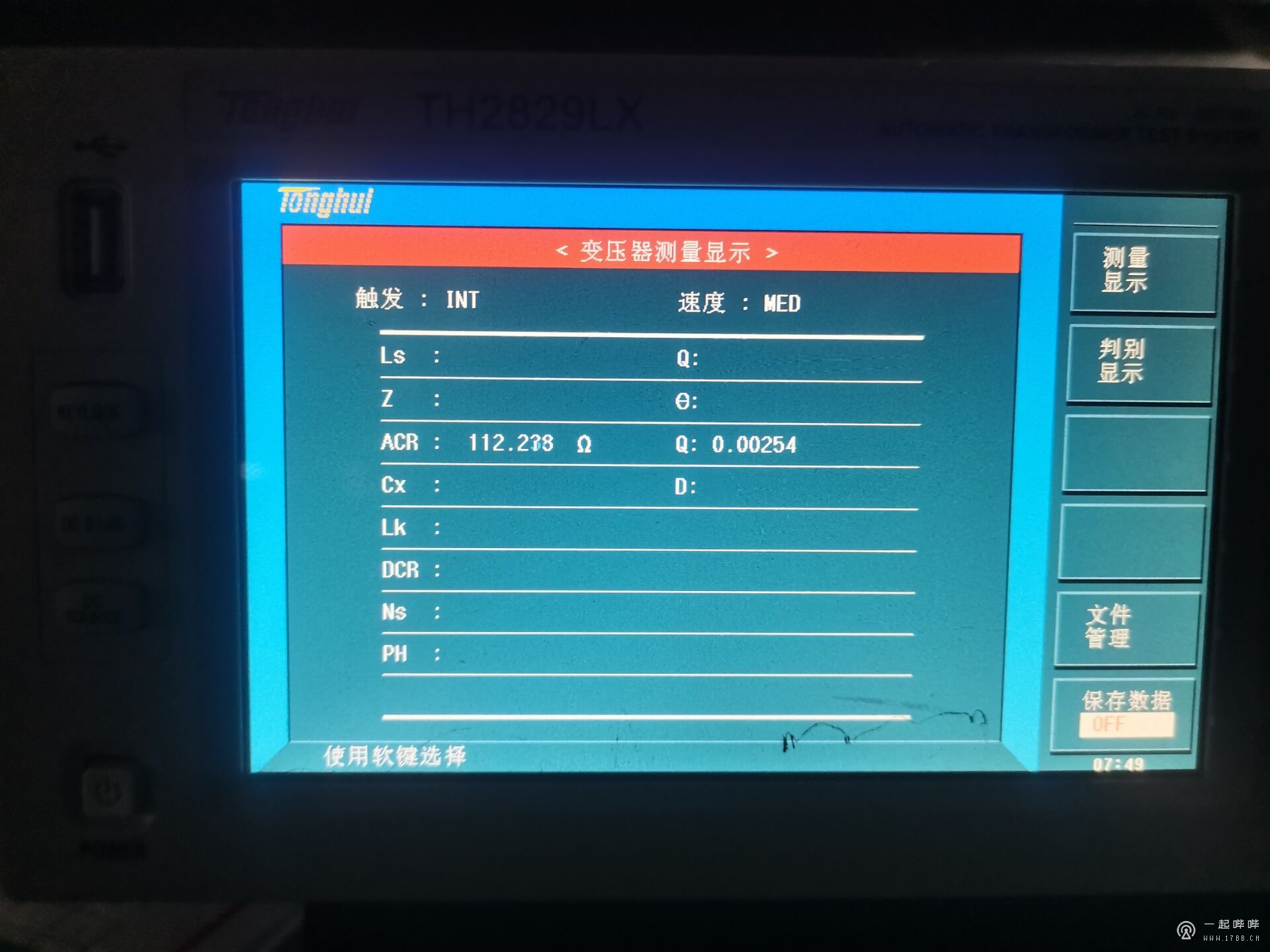

200kHz，10mV，112.2Ω，Q 0.00254，D 393.7

D继续下降源于小信号测试时感应干扰和系统噪声及误差。
