636来复再生两管收音机_制式版

636来复再生收音机原版机型属于单管机，在原电路的基础上加一级放大就变成了两管机。

老的电子书上也称为639型收音机，不过我更习惯叫它636两管机。单管机虽然制作简单，调试也不复杂，但需要接高阻耳机，不少喜欢制作的机友也止步于此。

网上售卖的高阻耳机贵得离谱，自制的话又太麻烦。两管机最大的优势在于可以直接接普通mp3耳机（低阻耳机），而且音量也提高不少。

最近淘来一些老原件做了一台两管机，性能很棒，用低阻耳机收听声音震耳。

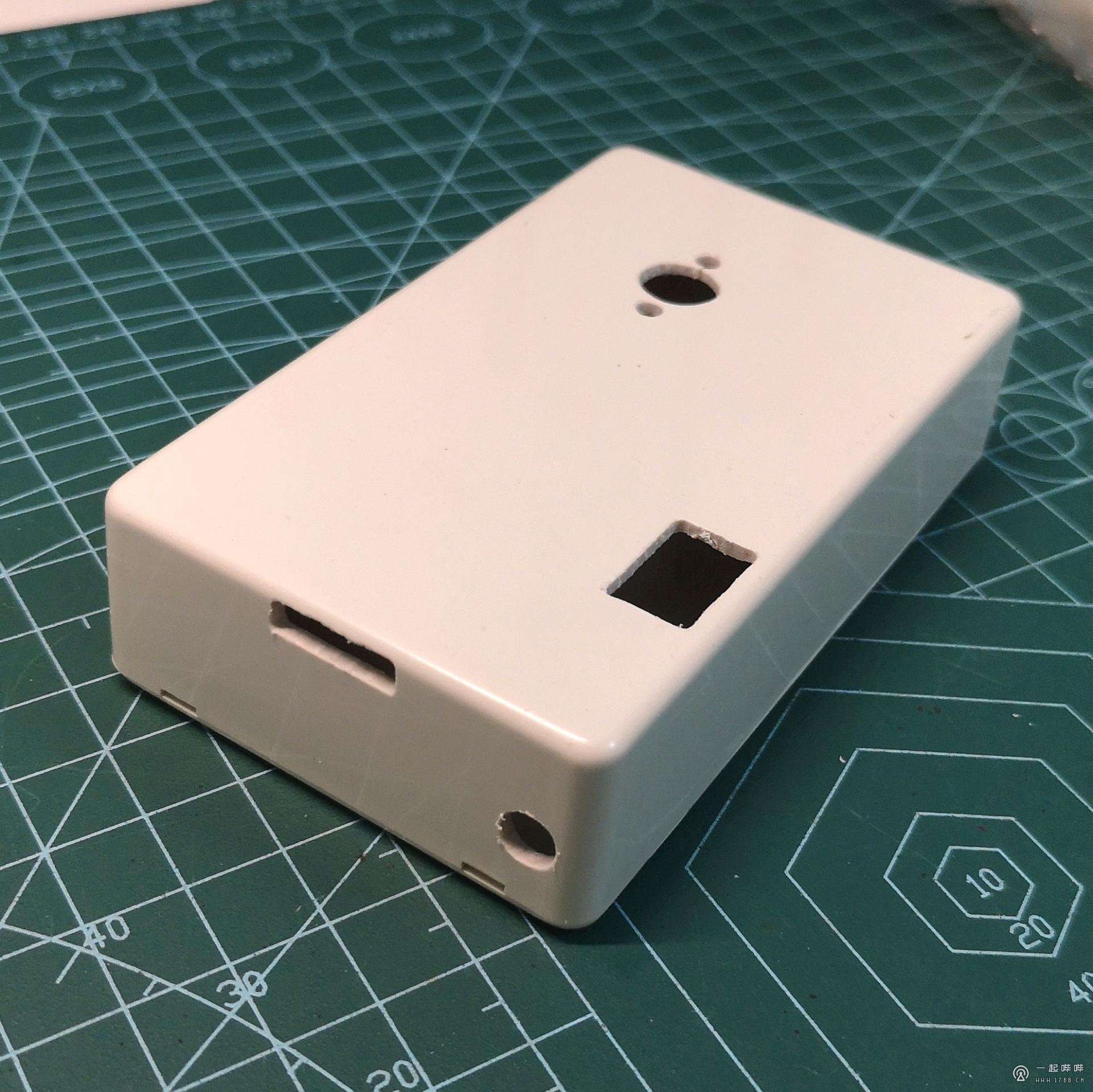

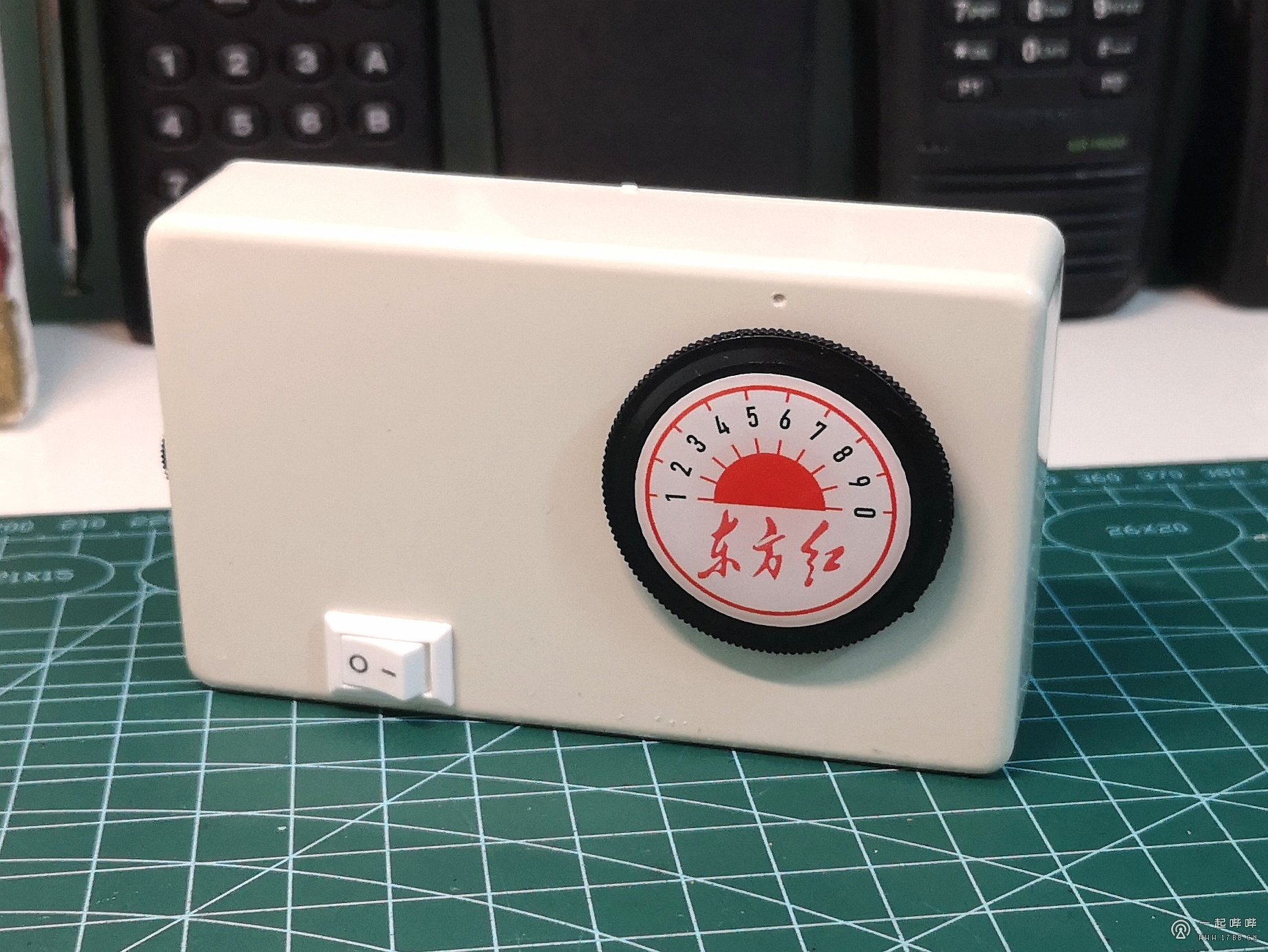

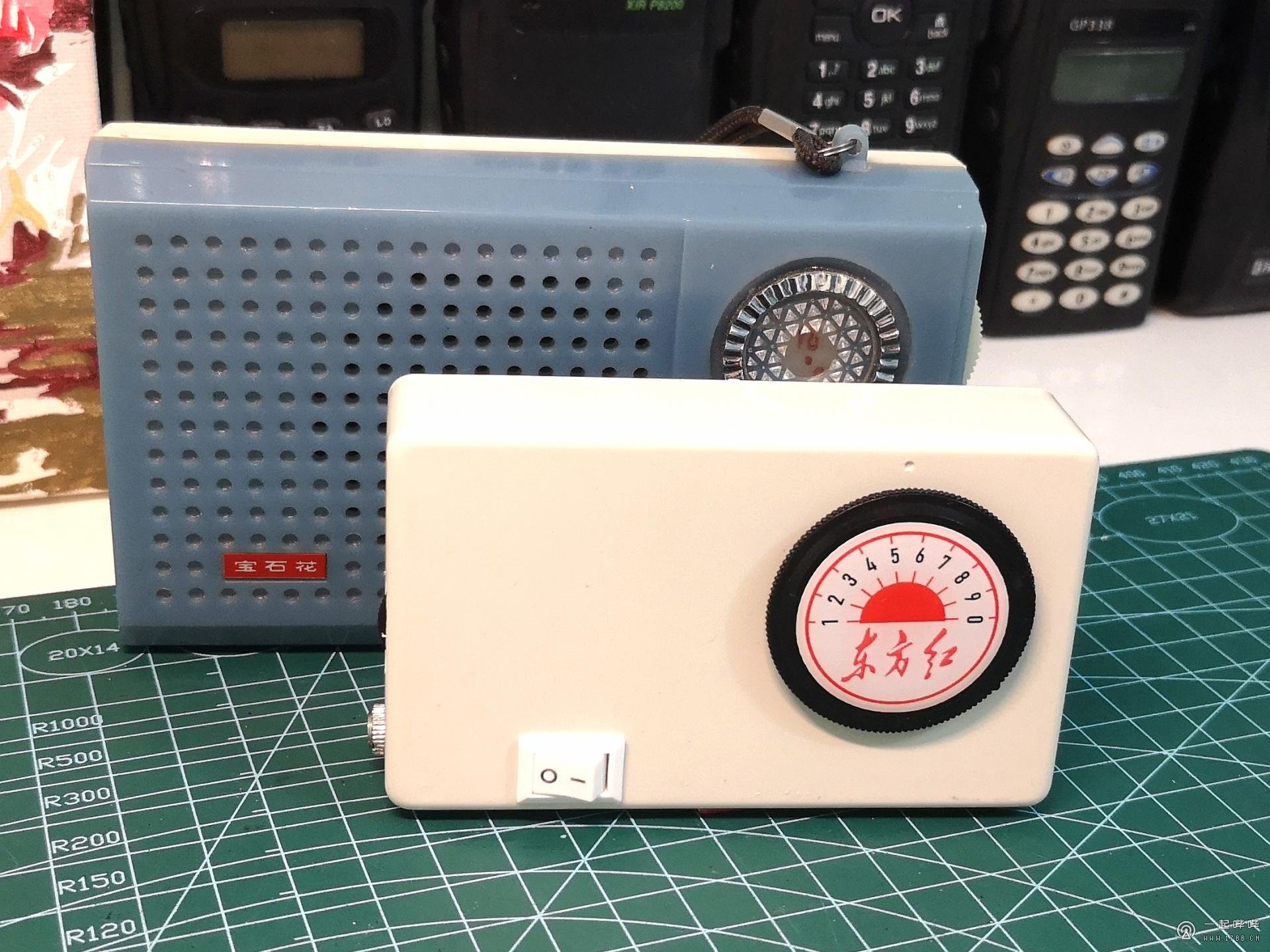

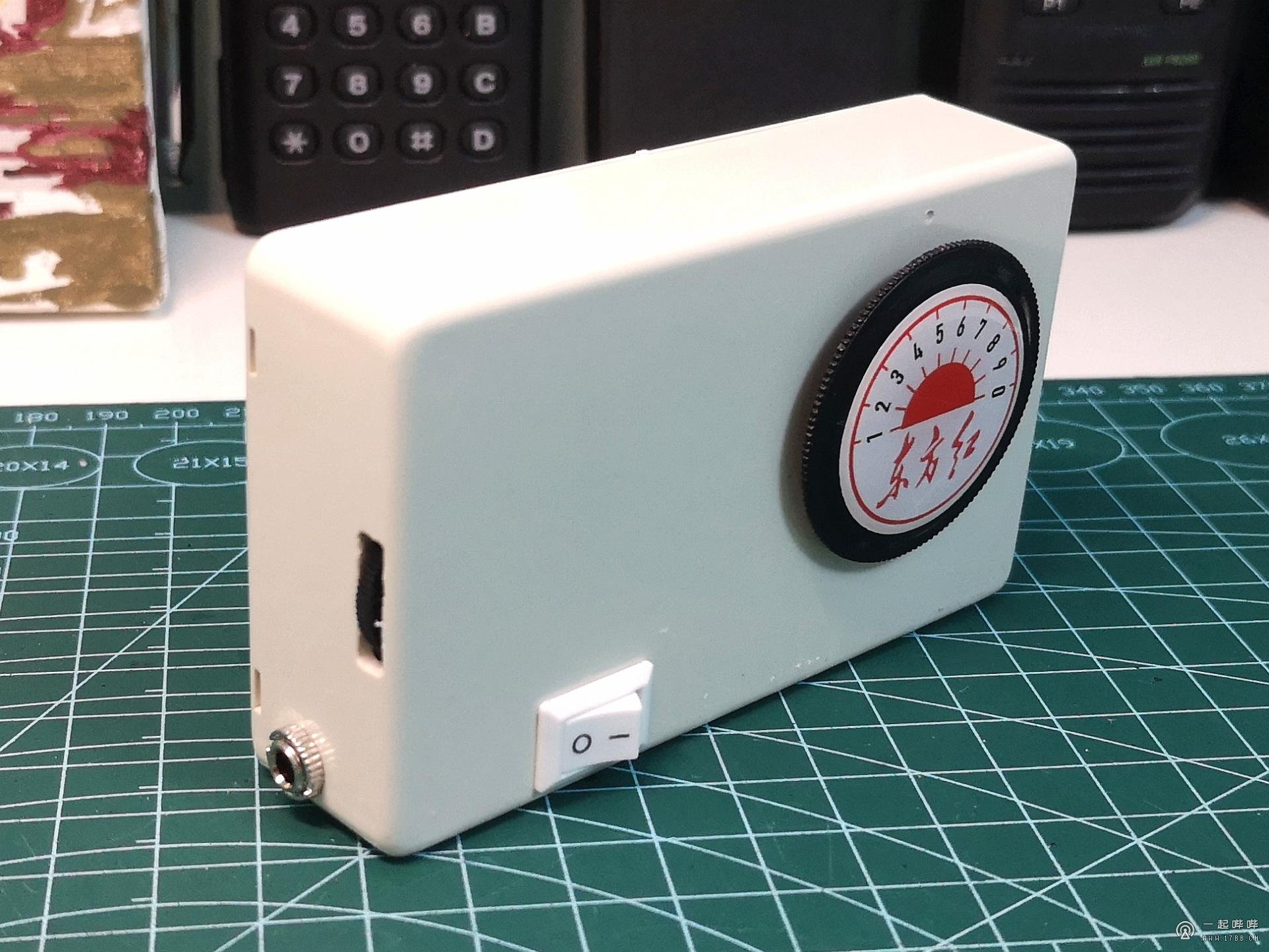

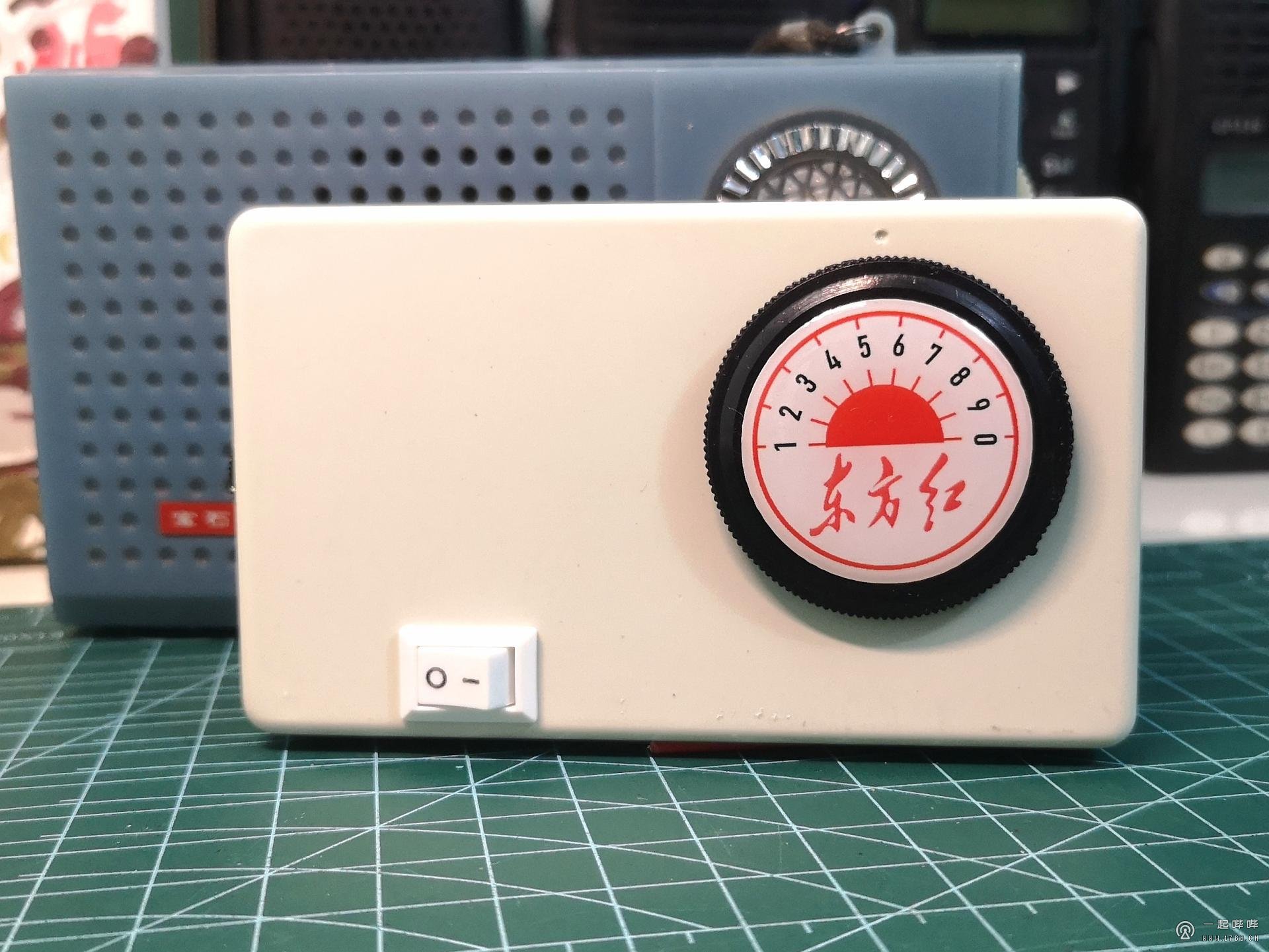

外观图：

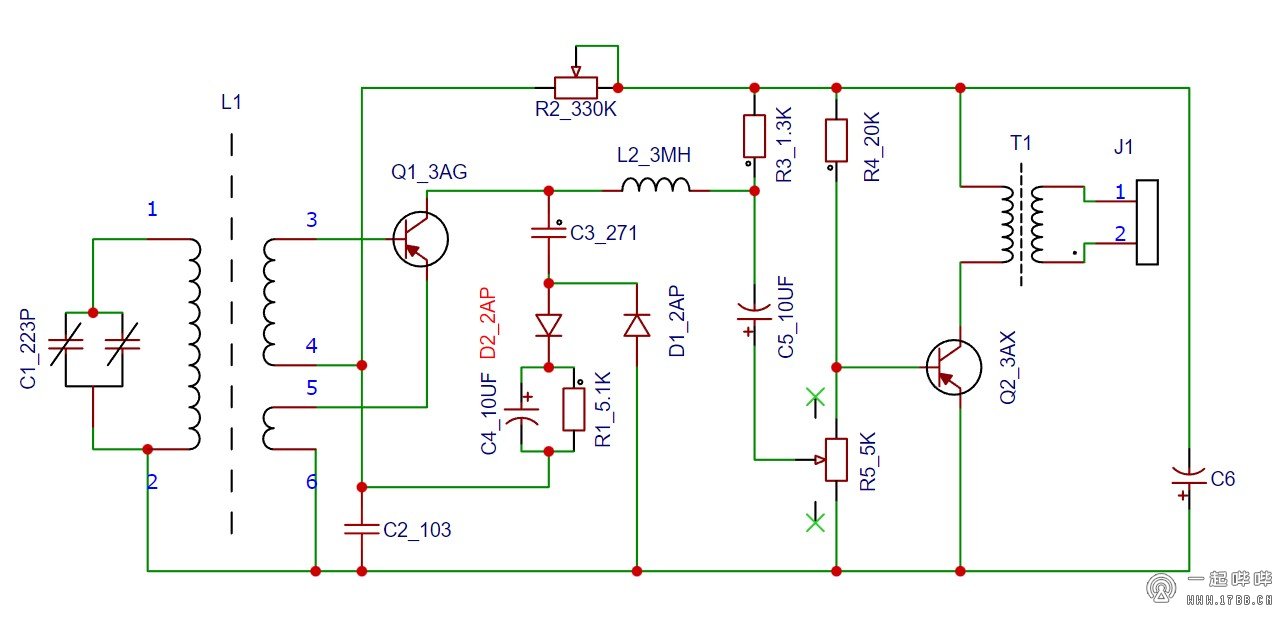

在原始电路的基础上加以改良 电路图如下:

D2二极管与基极之间并联一支电阻和一支电容，声音有所提高。

后级放大部分用一个输出变压器，既可以耳机收听又可以插功放。

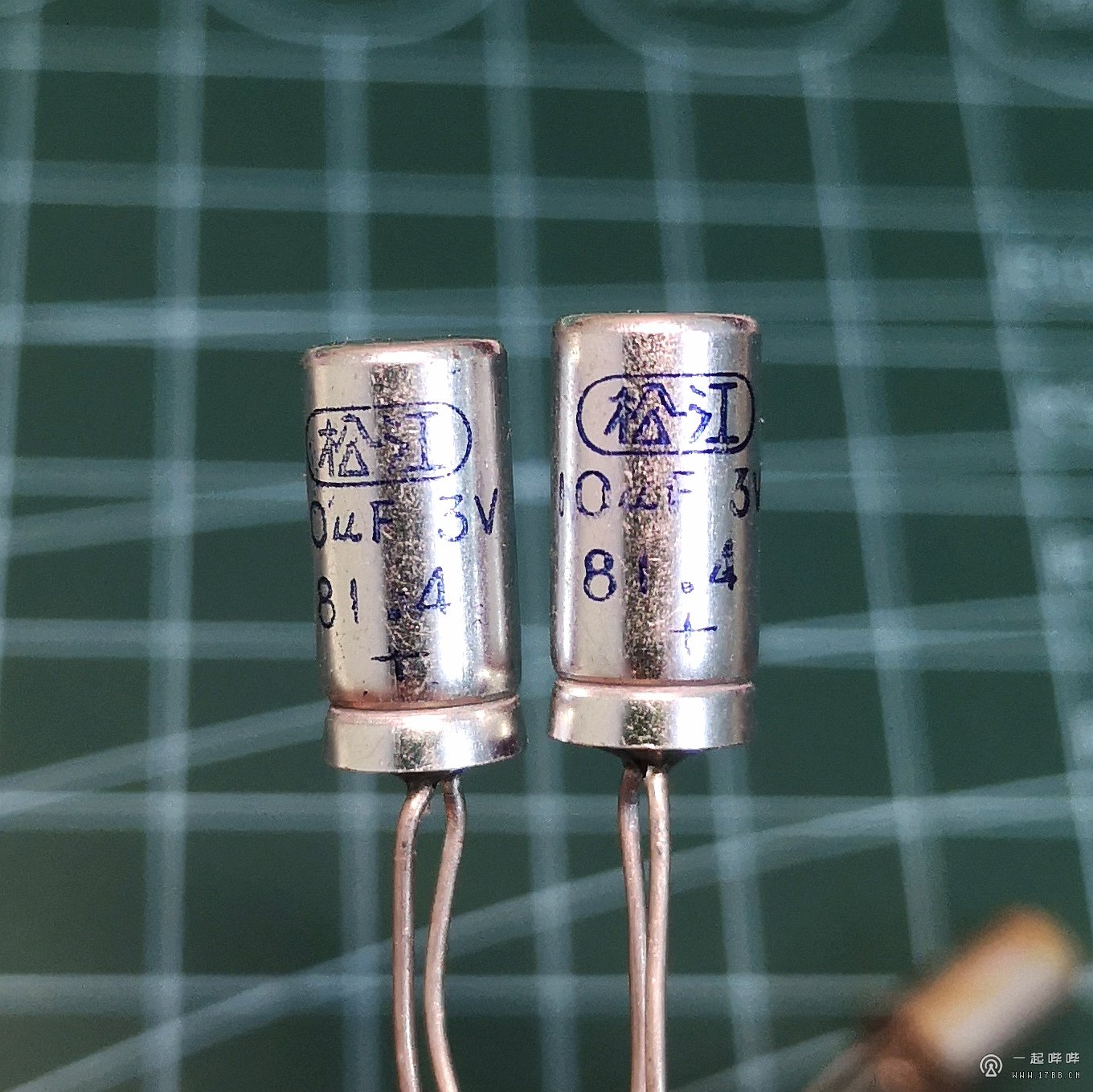

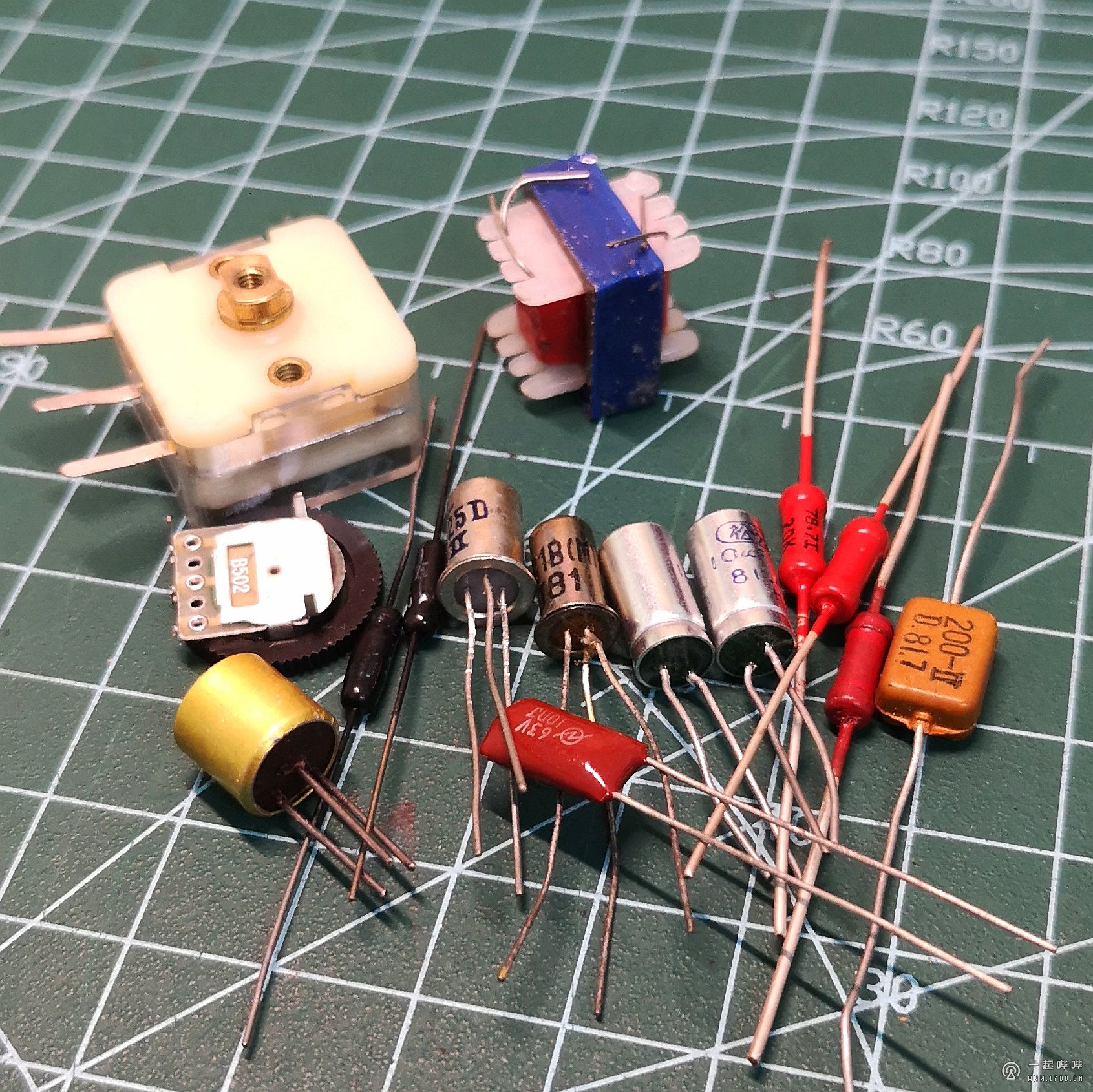

核心原件一律采用老管子

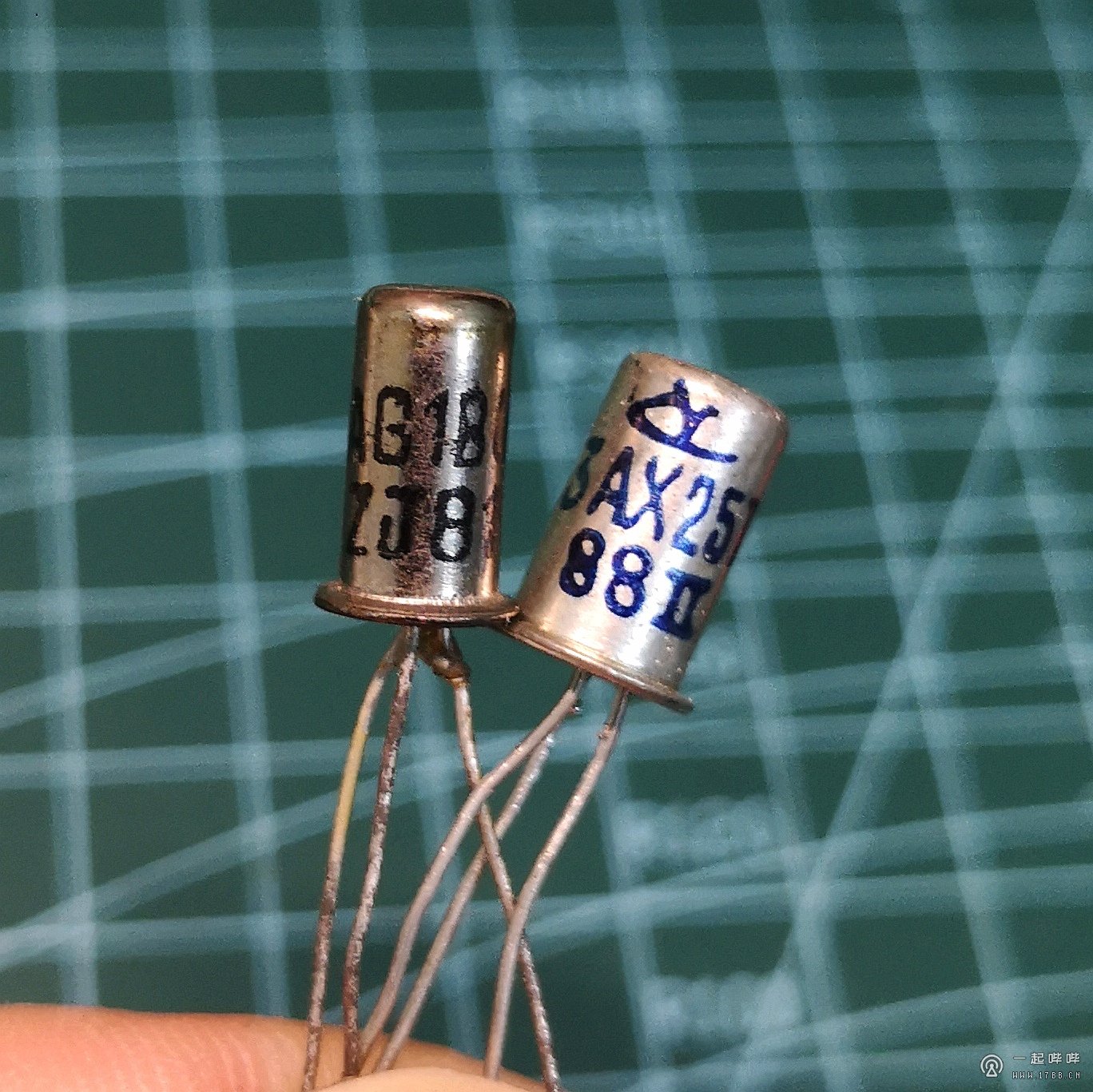

3AG1B放大倍数53

3AX25D放大倍数65

扼流圈用工字电感，电感量3mH

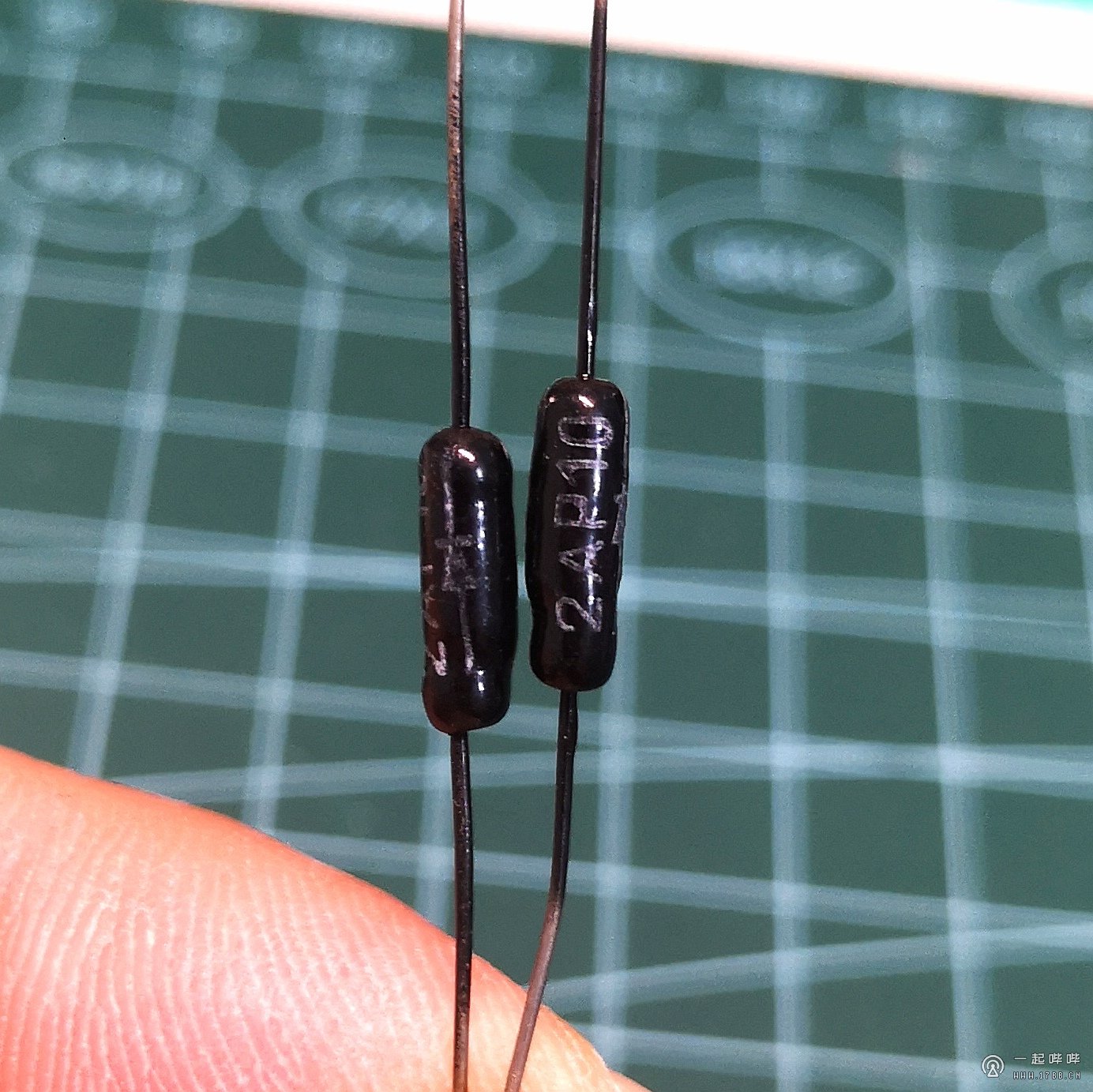

2AP10正向电阻小反向电阻大，性能很好（正向电阻不到1KΩ，反向电阻接近无穷大）

输出变压器初级电阻100R次级电阻2R其他参数不详

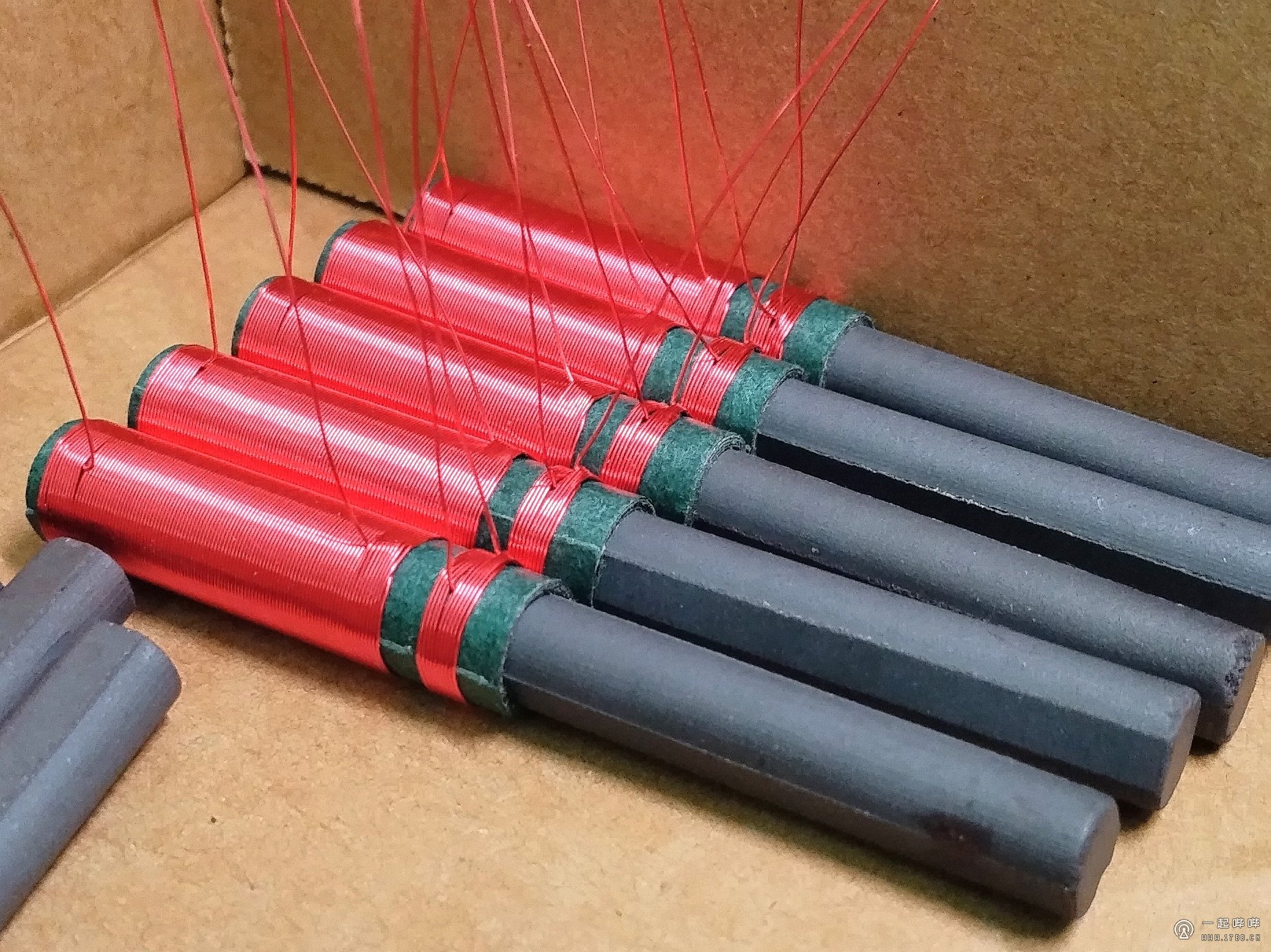

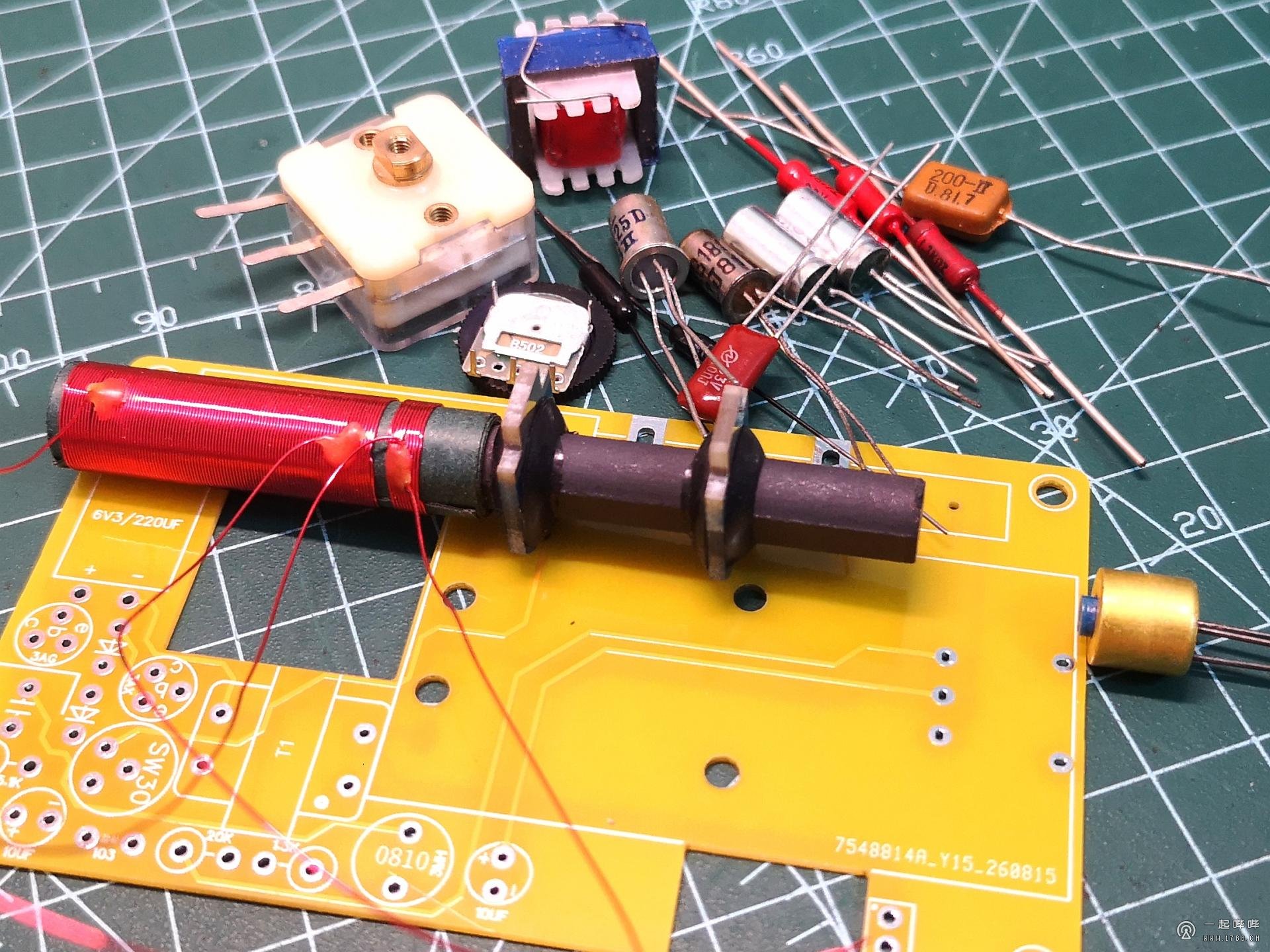

磁棒：80mm × 8mm

L1 ：0.27漆包线绕100圈 电感量430uH

L2 ：0.27漆包线绕10圈

再生线圈绕2圈

磁棒支架用PCB内嵌护线套制作 很稳定

线圈骨架用青壳纸卷成

电路板尺寸：95mm × 55mm × 1mm

刻度盘用定制的滴胶贴纸

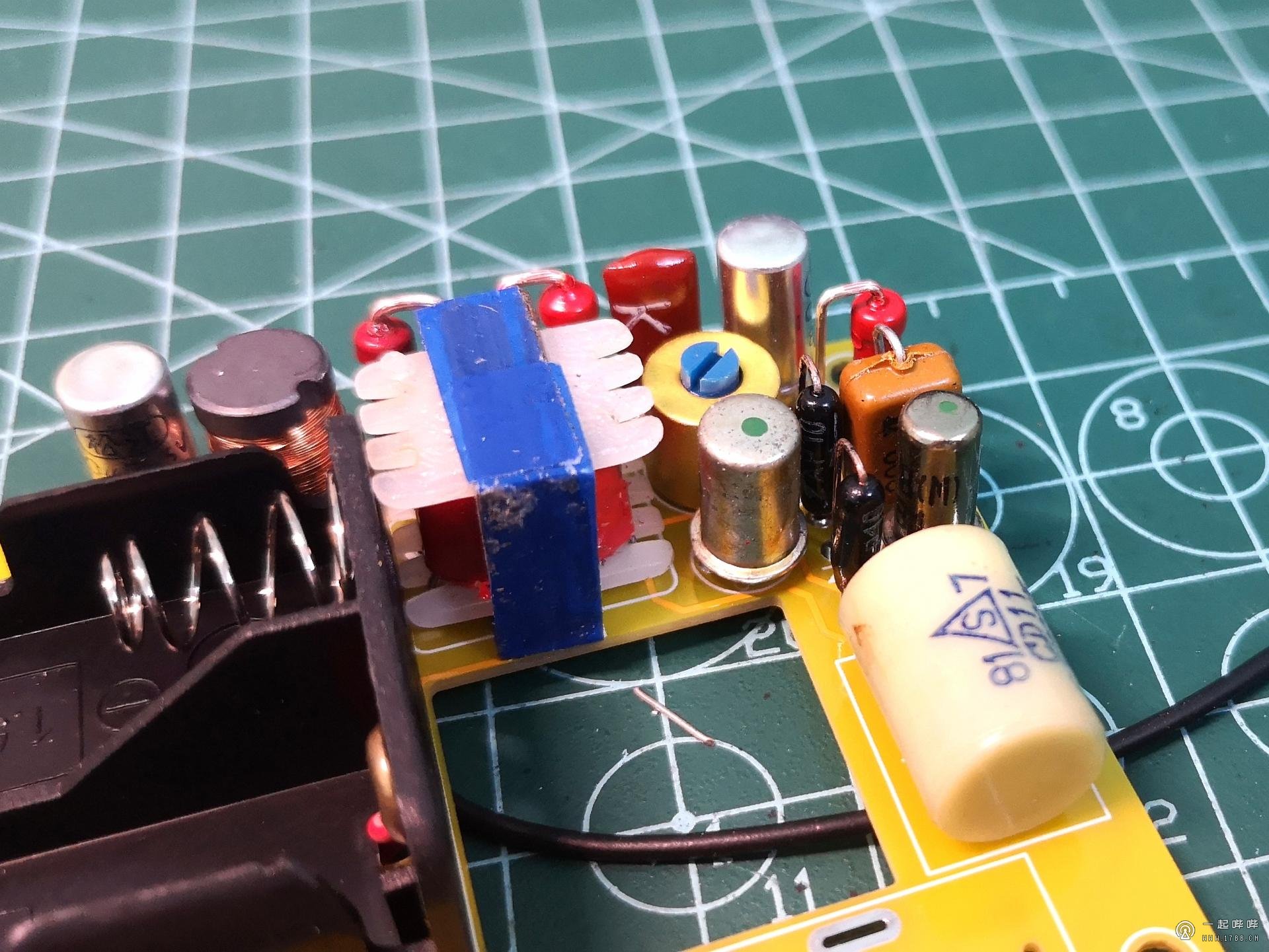

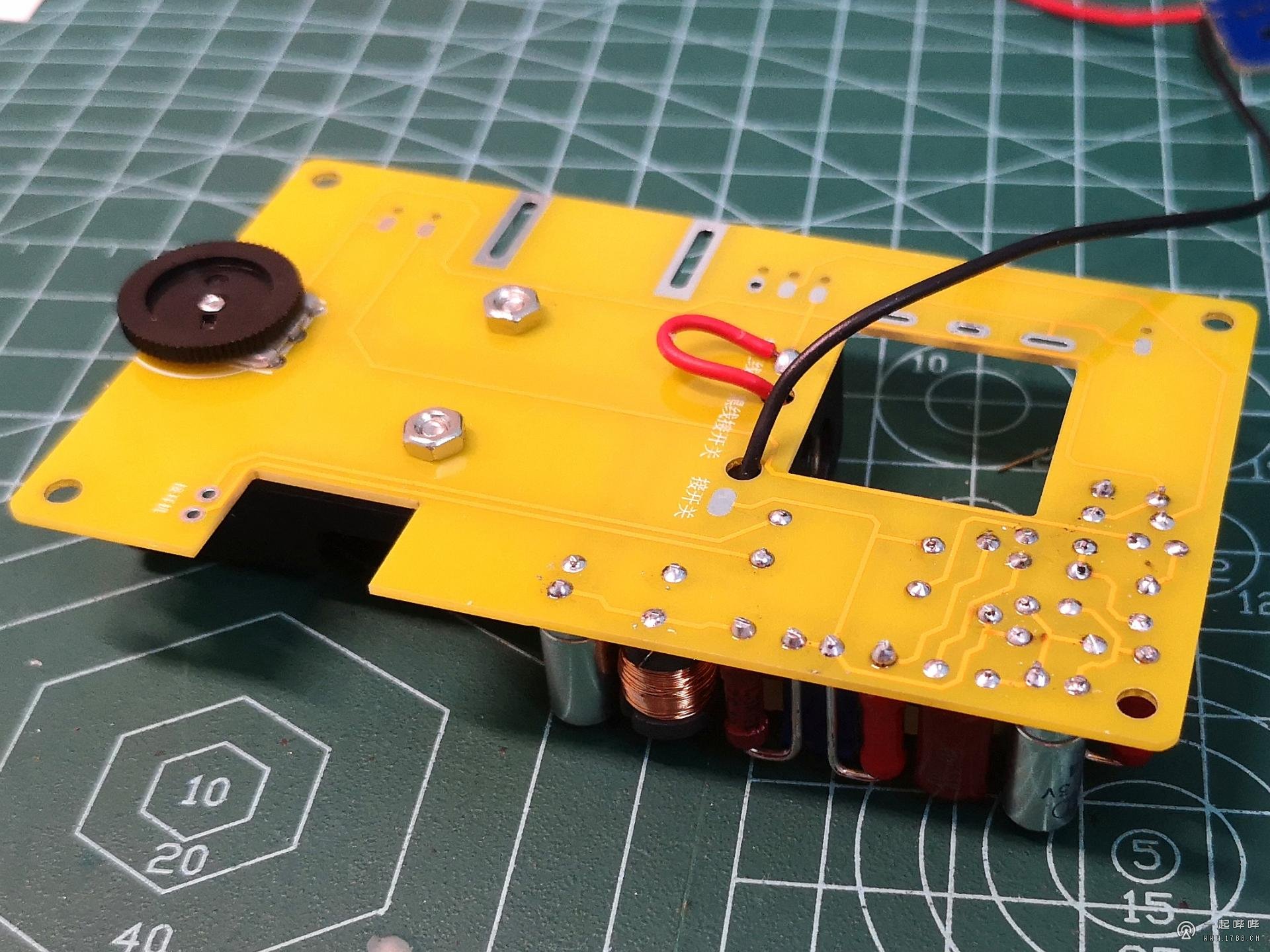

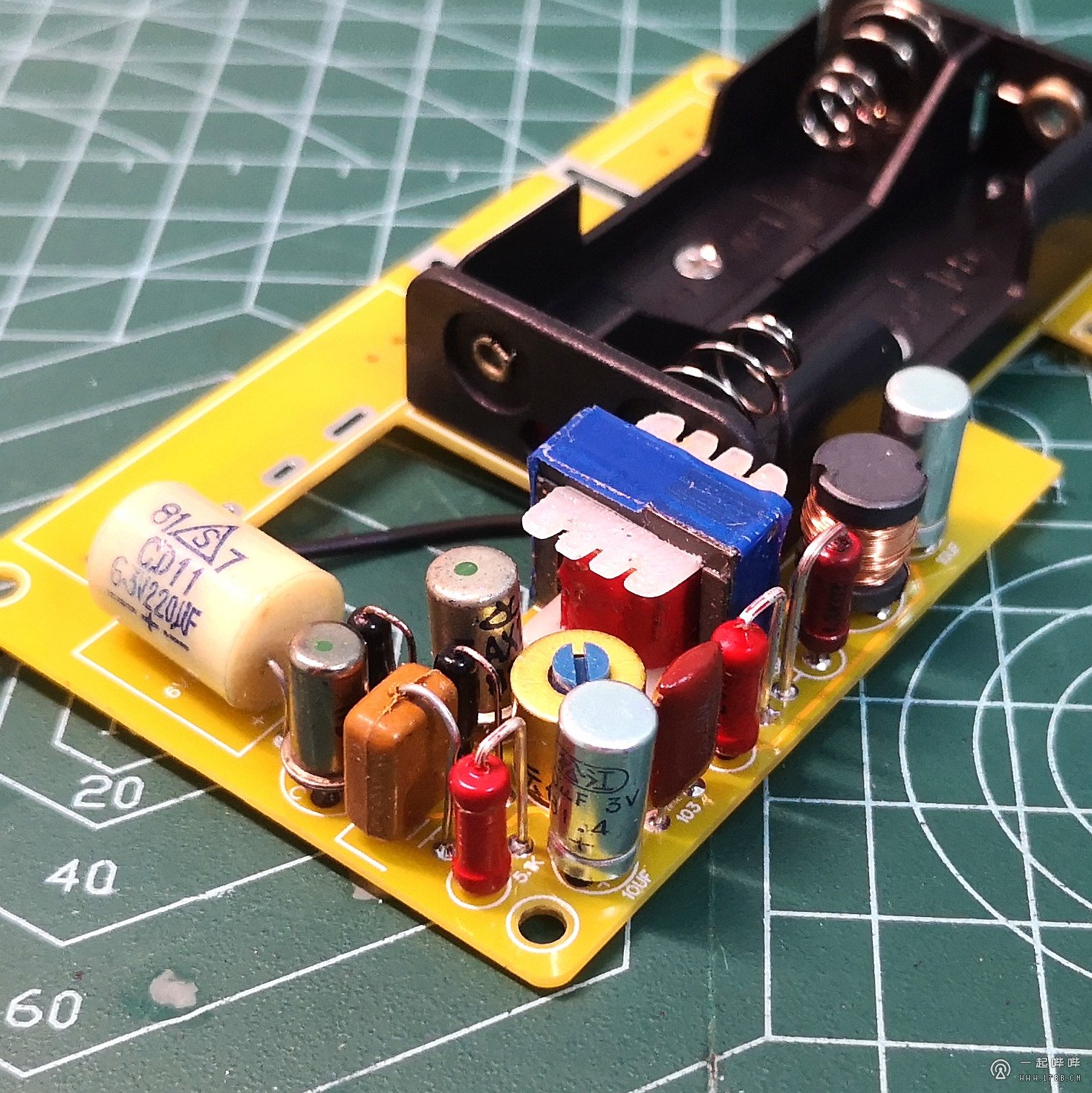

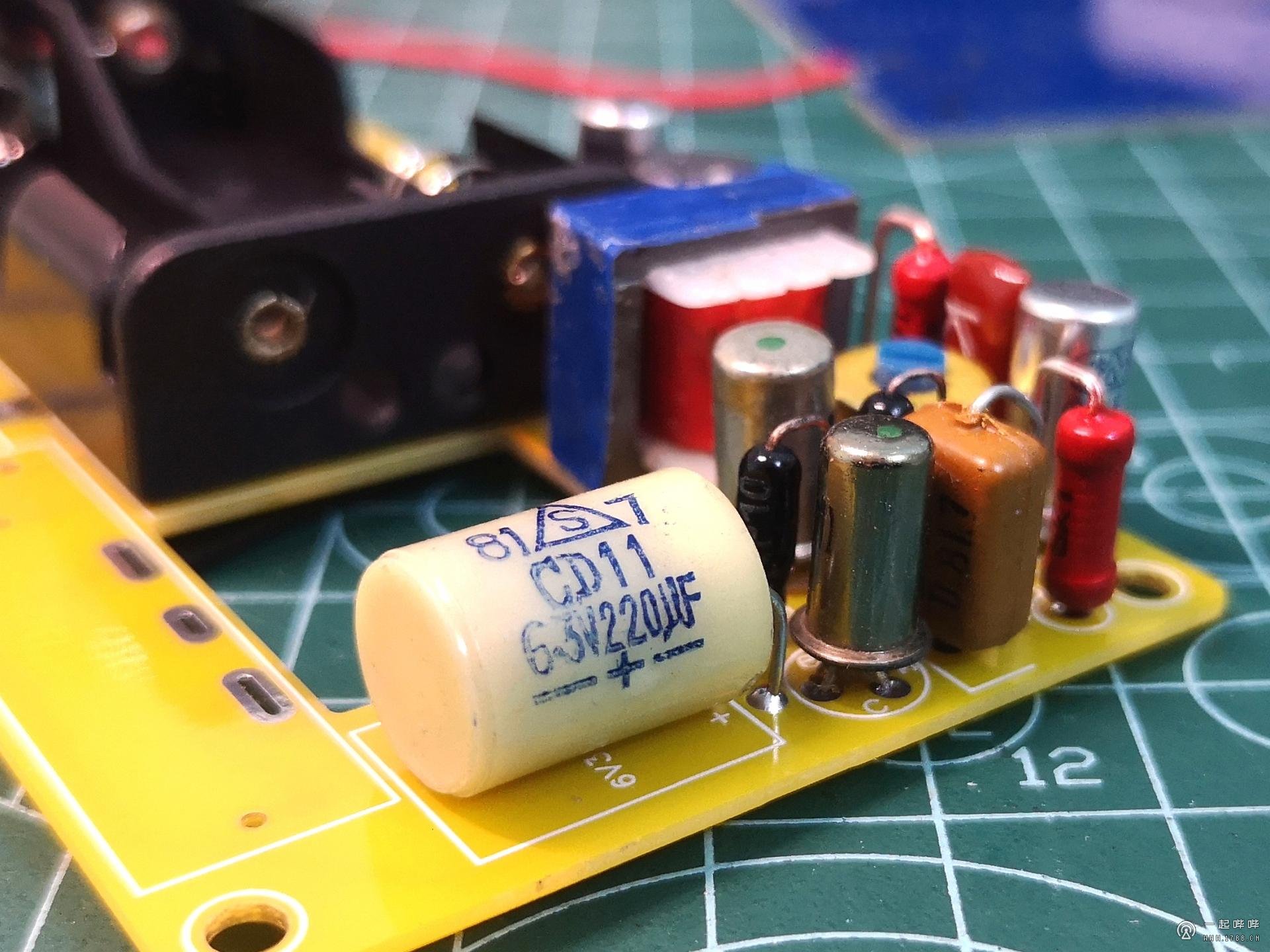

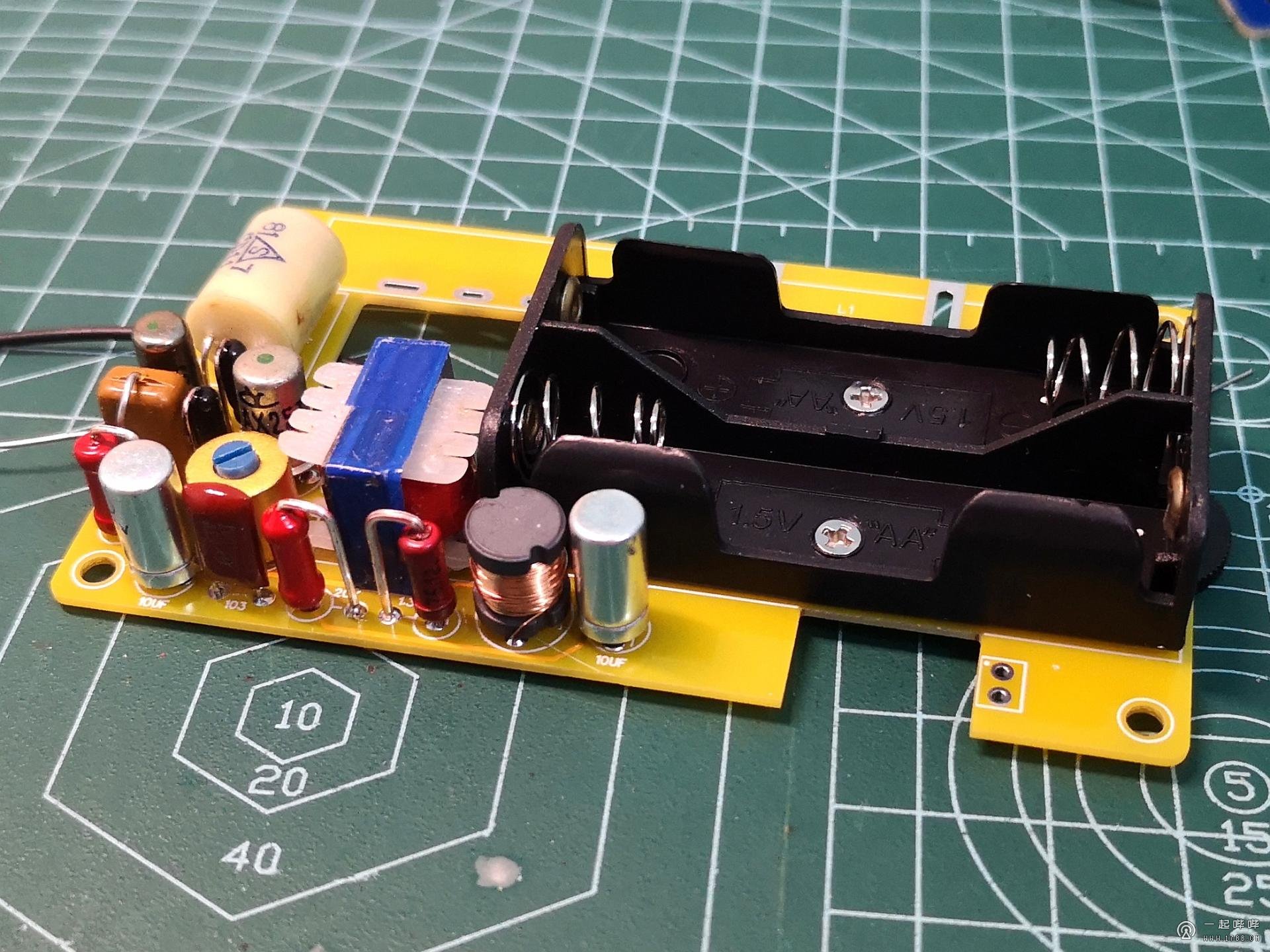

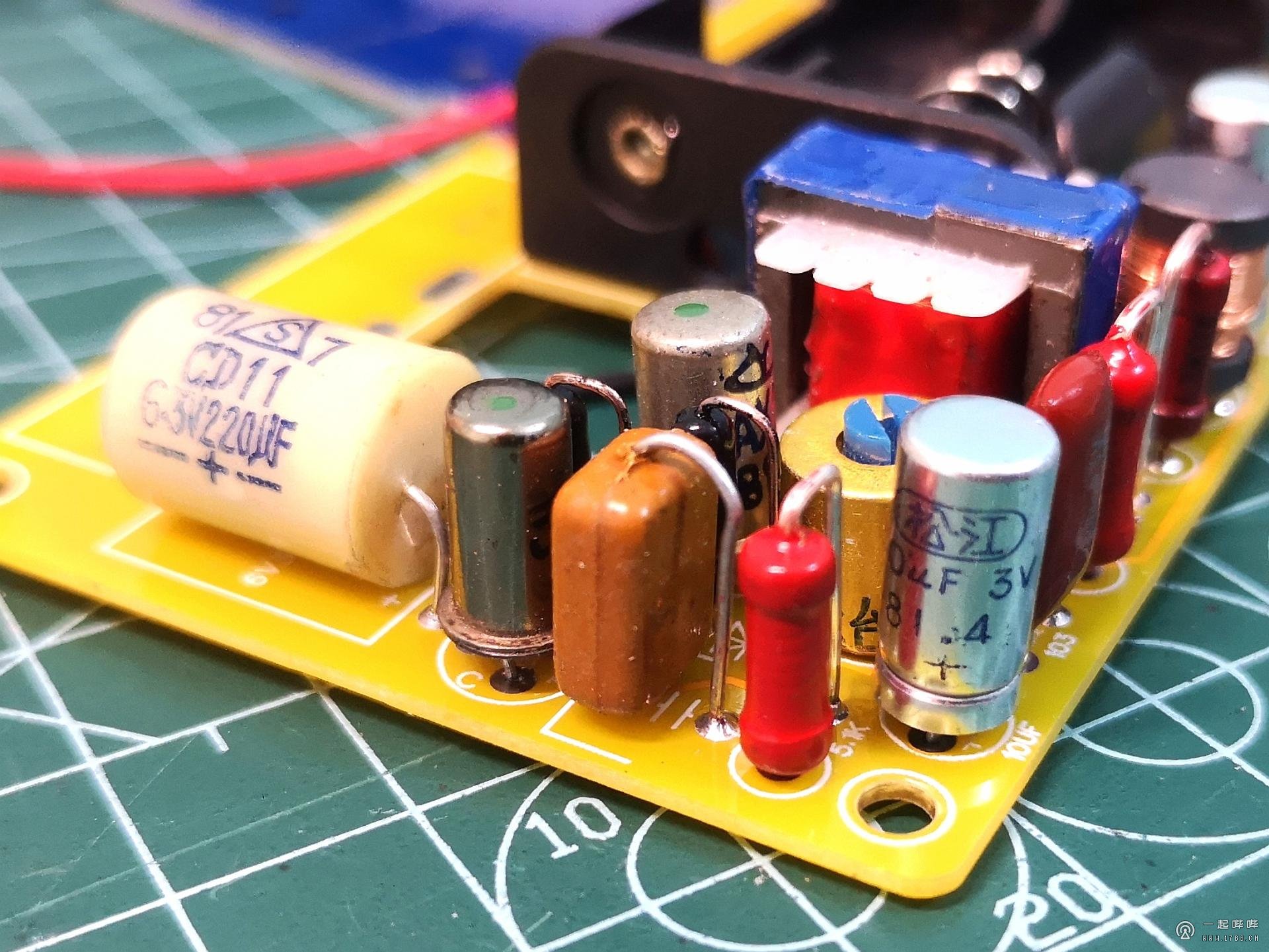

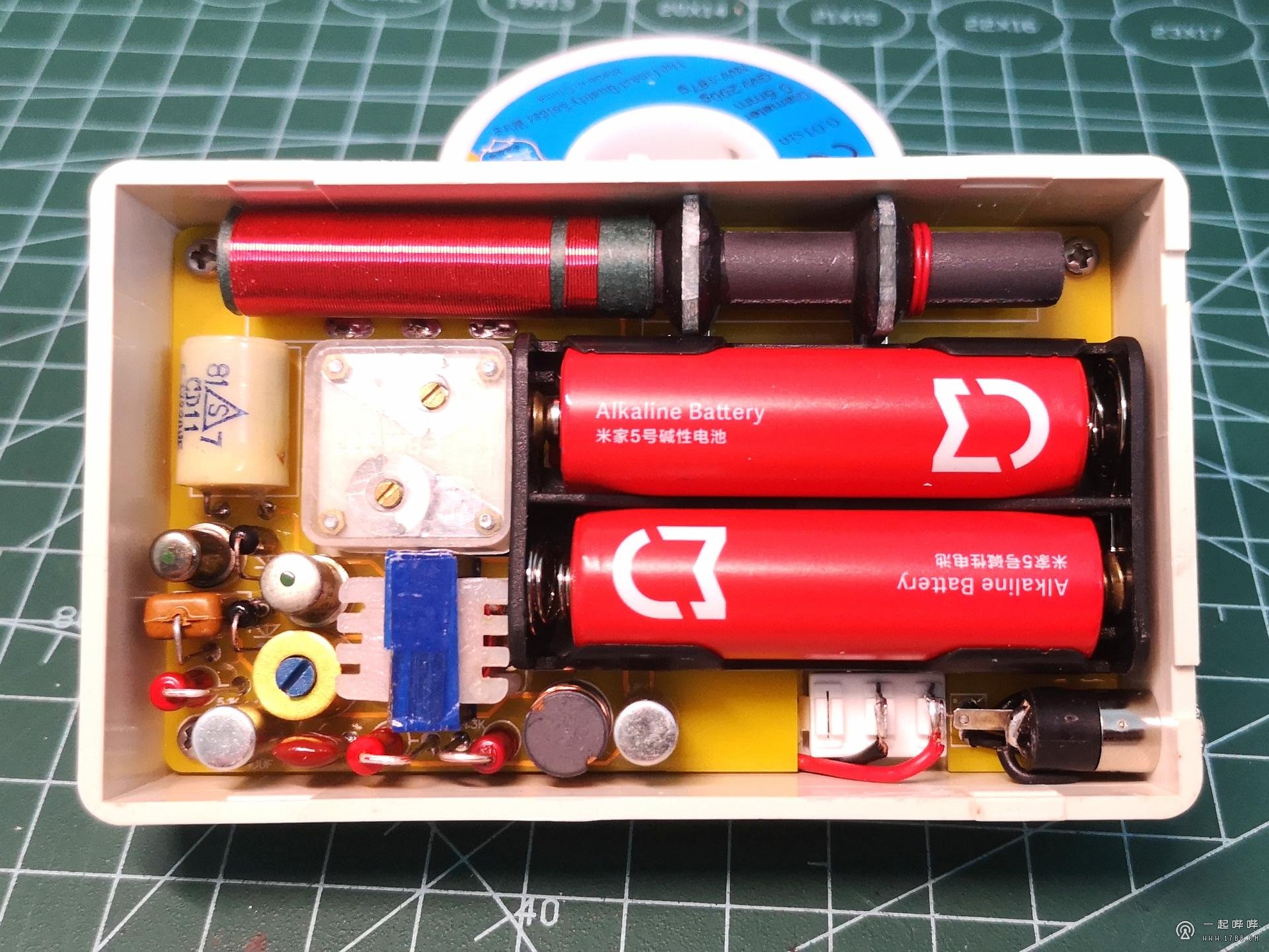

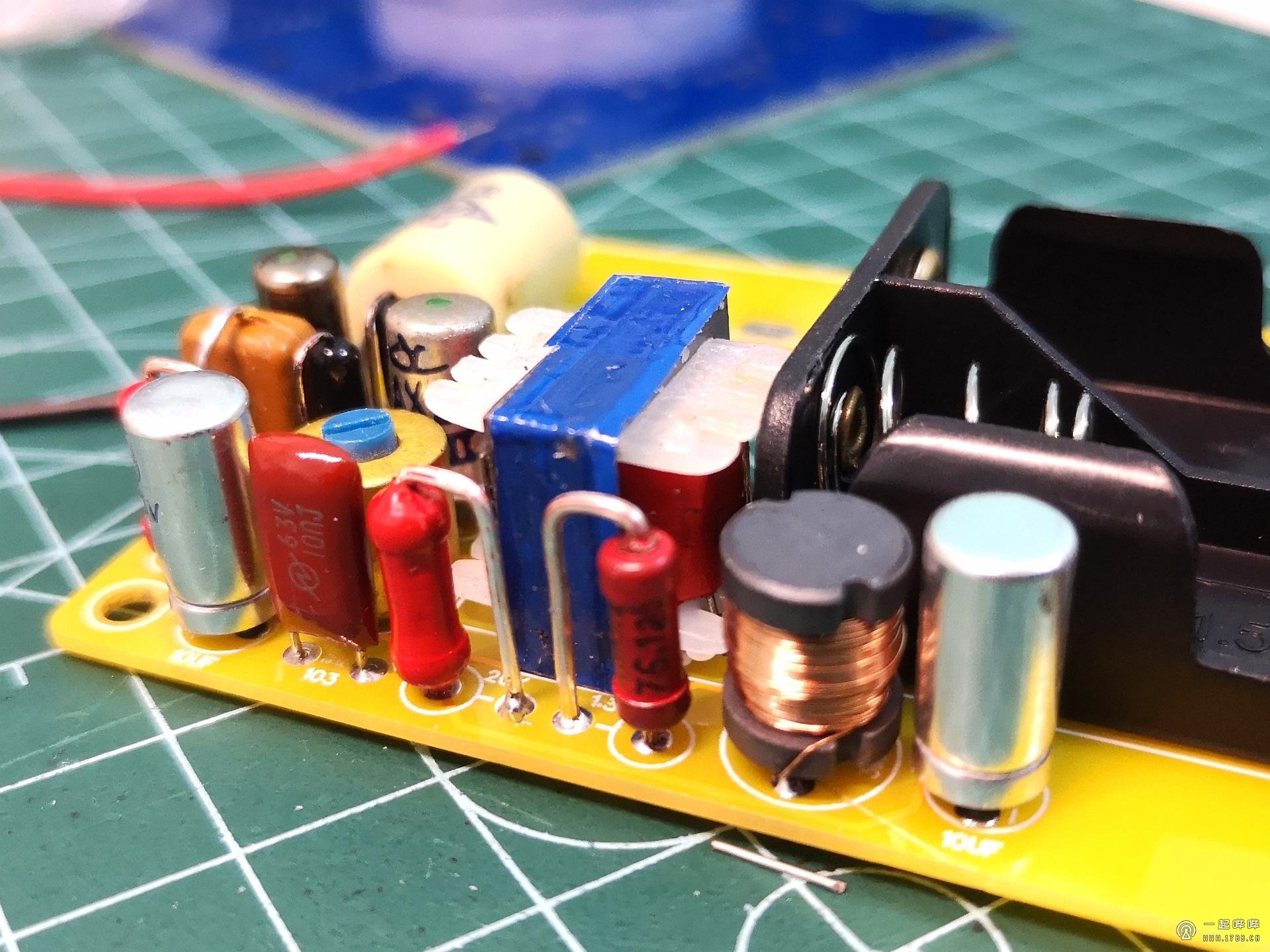

装机图如下

经过调试，整机电流6.8mA

本机灵敏度还算高，信号强时声音很大，信号弱时声音变小，再生机的特点，但没有串台现象。

白天室内收听本地的五个中波广播电台都可以收到，晚上除了能收到本地广播电台以外还能搜到八嘎呀路台和思密达电台，效果还不错，方向性挺强。



注意事项：

由于本机所用原件大多是几十年前的老管子，管脚大多都有氧化层，焊接之前尽量用小刀刮掉氧化层，否则不容易上锡。

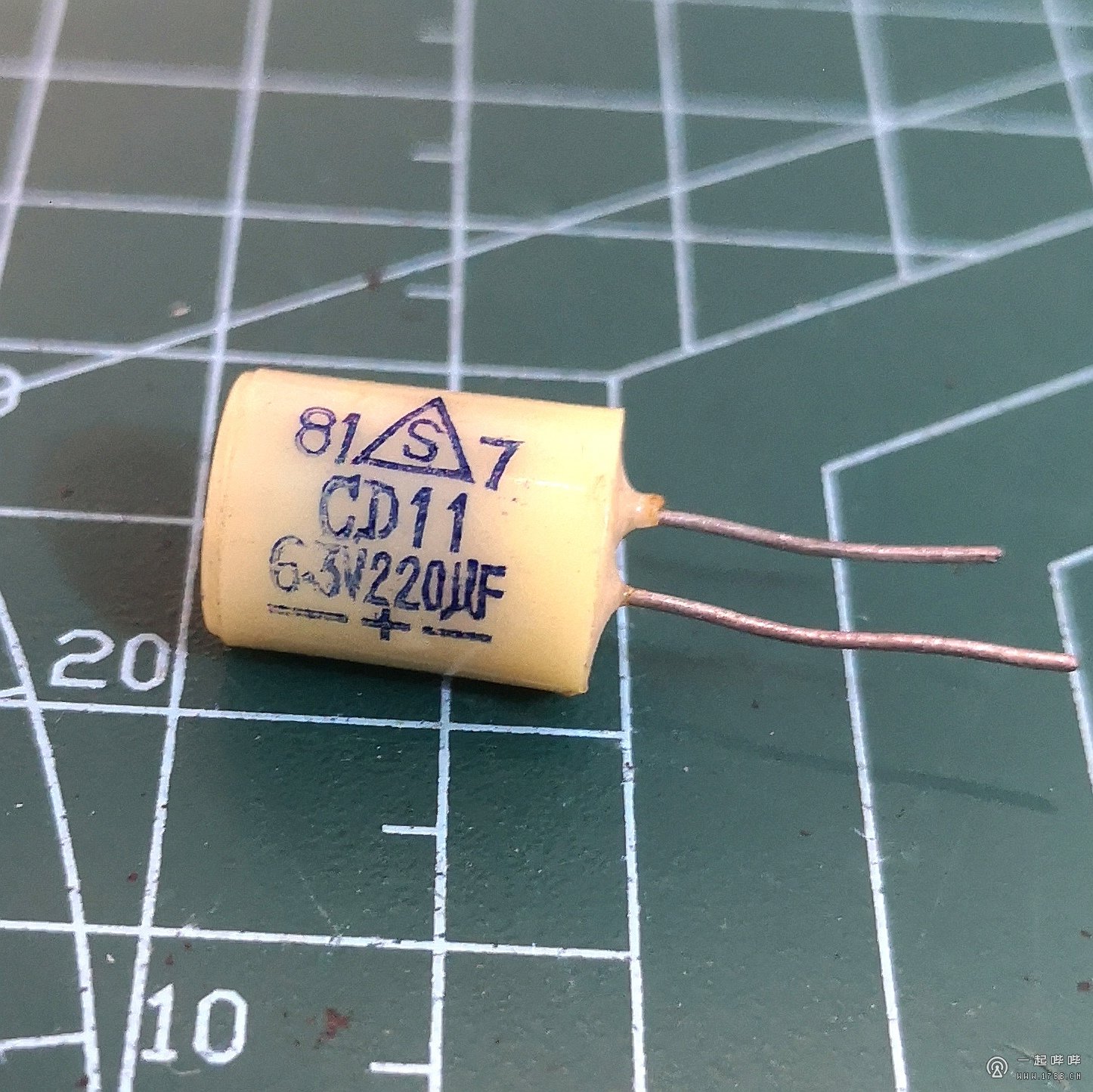

另外老管子在上机之前先用表测量一下，老锗管不容易保存，放久了容易坏，所以要测量，老电容容易漏液失效，确保好用以后再上机，避免返工和不必要的麻烦。



千般制作设计先行：

以前老书上的电路只能拿来做参考，好多参数都需要调整。

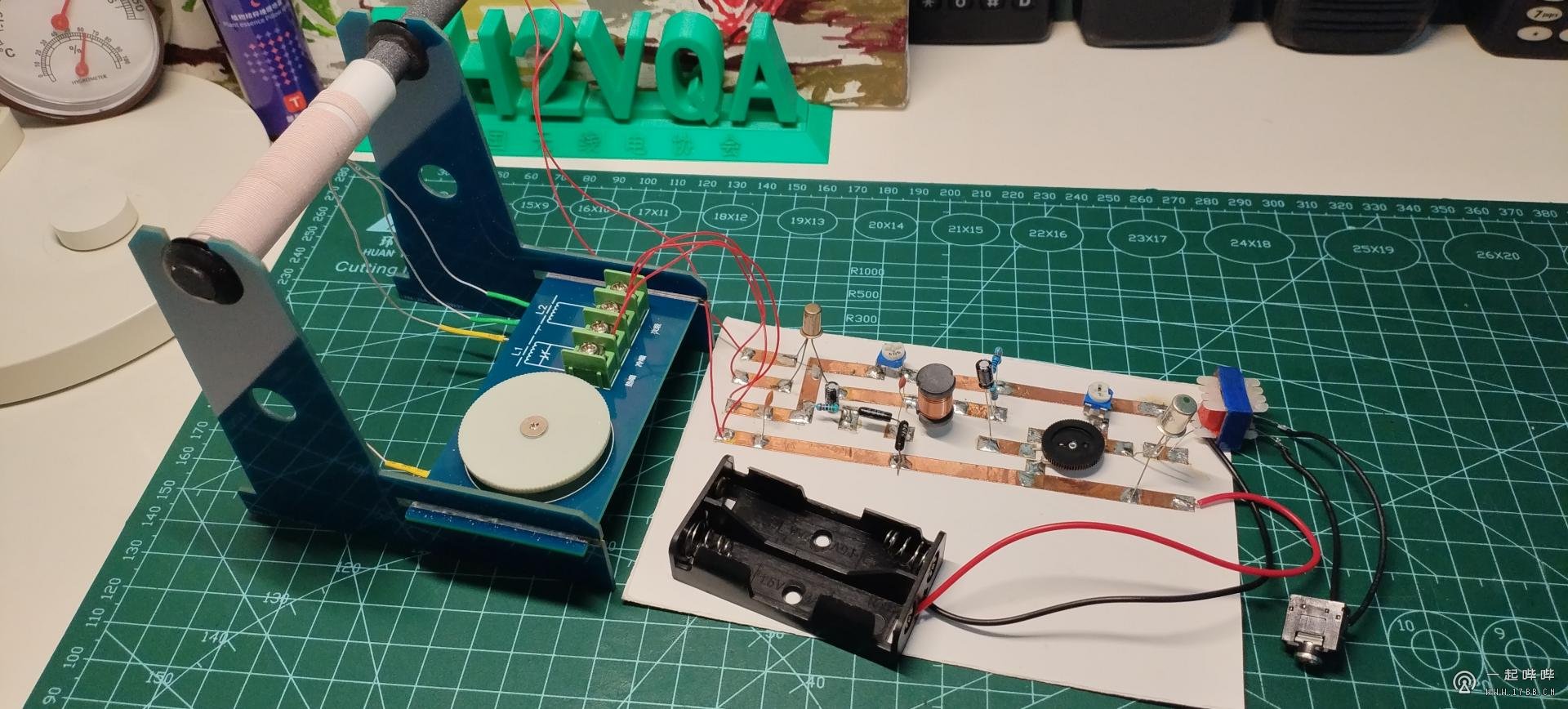

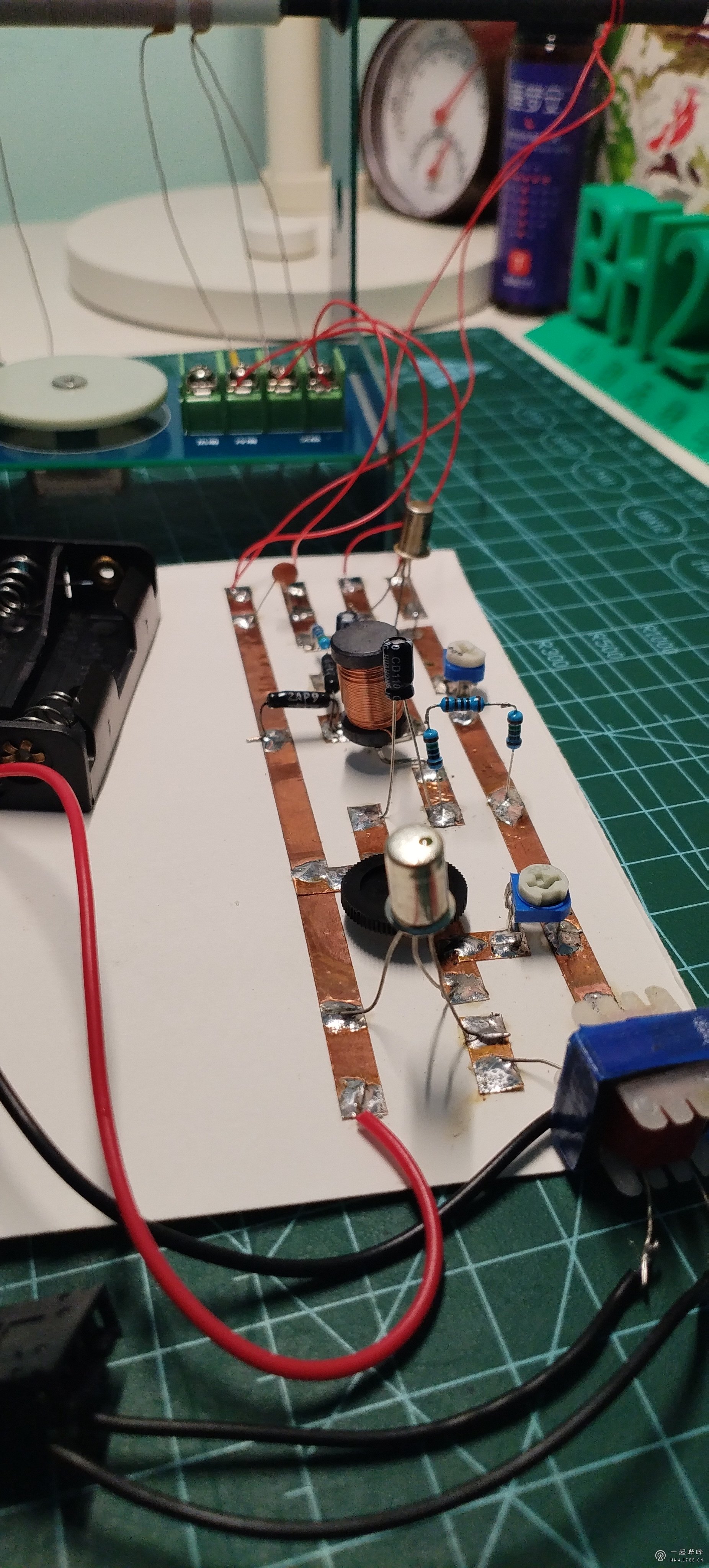

比如大多数的电路都是6V电压供电，如今我们做的是3V收音机，所以有一些阻值已经不适用了。下面就是搭建的试验电路。

搭建电路采用“纸上谈兵”法，用宽5mm的铜箔胶带在硬纸板上粘贴出电路走线，间距要适中，方便各个原件焊接。

在一些电阻的位置尽量使用电位器，这样方便调节对比不同阻值下的试听效果。

经调试发现决定音量大小的因素是3AG1的集电极电阻，老资料上给的是2K阻值，但3V机根本不适用，音量不大。

经过反复对比，3AG1的集电极电阻在1.2K到1.5K之间最合适，如果小于1.2K底噪声音明显太大，如果大于1.5K则音量又下去了。

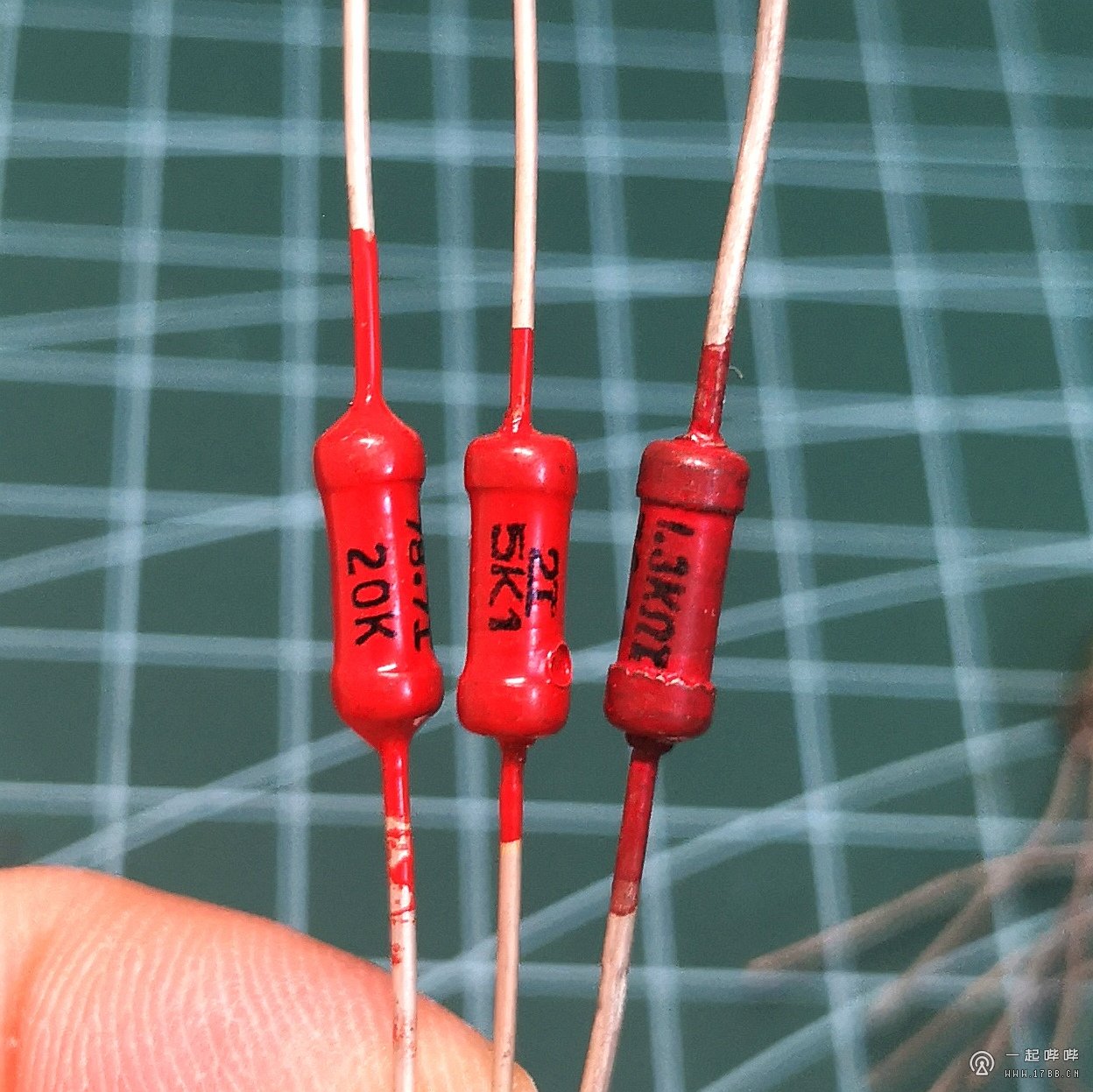

最终取1.3K阻值，底噪声音不太大，音量也不小。总体来说此电路效果不错，值得一试。

制作视频：

【636来复再生两管机】 https://www.bilibili.com/video/BV13Sb56TEPg/?share_source=copy_web&vd_source=16f8161a7d790acc48d578af7b343963
