通过仿真详细分析超再生电路

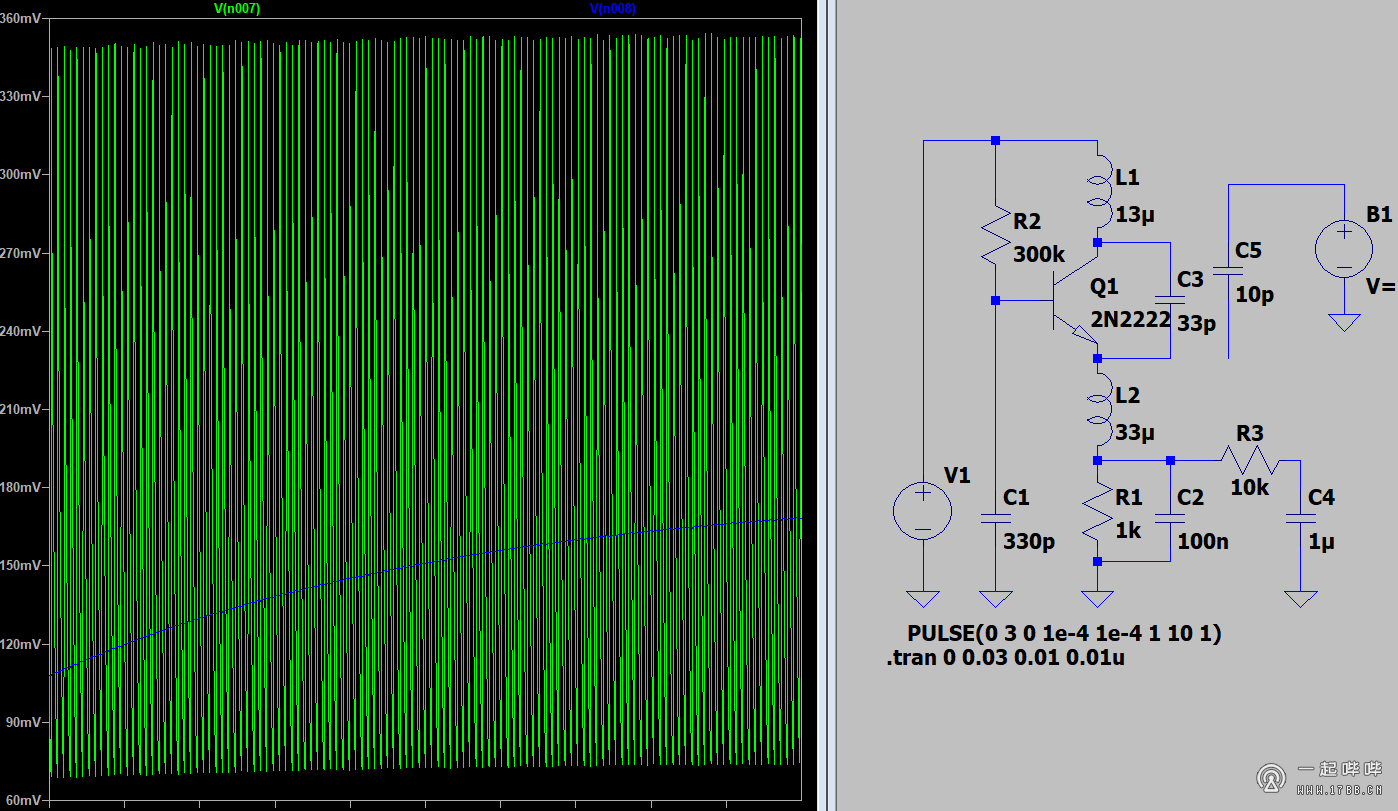

超再生电路是非常经典的无线电接收电路。超再生电路由再生电路改进而来，再生电路不容许出现自激振荡，而超再生电路通过淬熄将自激振荡定时熄灭。下图是一个经典的超再生震荡电路，绿色曲线是电容C2两端的电压波形。L1 C3 Cbe构成三点式振荡器，产生高频振荡。L2 R1 C2构成阻塞电路，当振荡幅度变大时，C2两端电压升高，使得Vbe下降，导致振荡器停止振荡，C2通过R1放电，Vbe上升，振荡恢复，从而熄灭振荡，避免过度自激振荡影响接收。

经过仿真，发现该电路至少需要调整两点：

1、R2的值。R2太小，三极管电流太大，Ub太大，振荡无法被熄灭；R2太大，三极管电流很小，Ub也小，电路无法起振。因此超再生电路必须仔细调节R1，以获得最佳的偏置电流。

2、C1 R2 C2。这三个元件的值都会影响淬灭频率。C1 C2太大，充电时间很长，淬灭频率低，有可能引起恼人的音频噪声。C2太小，电路无法淬灭，退化为纯粹的振荡器。

因此，在调试超再生电路时，可以先使用示波器观察Q1集电极，同时反复调节R1，确认电路间歇振荡，再反复更换C1 R2 C2 R1，确保间歇振荡频率大于20k。

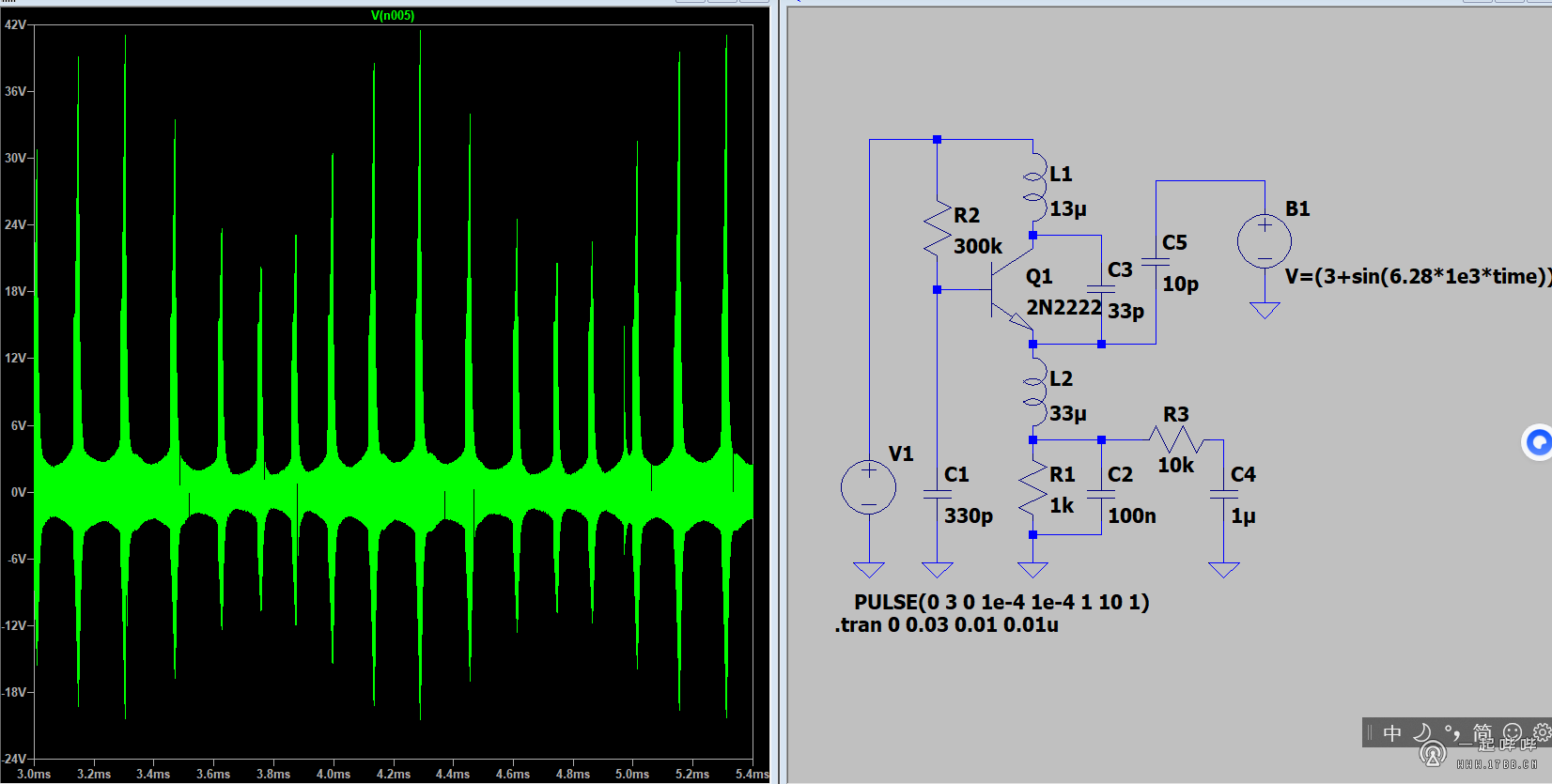

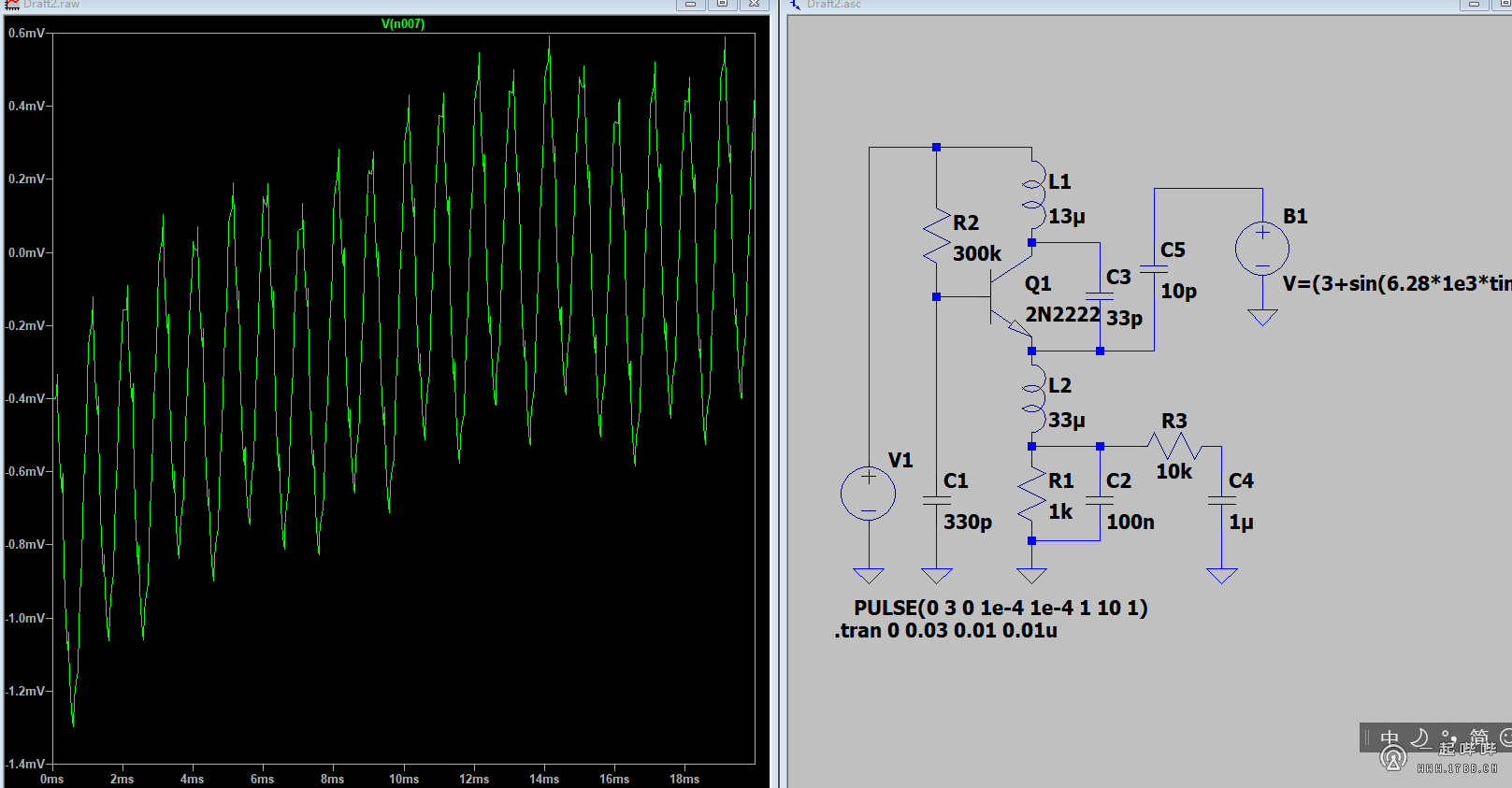

为了验证电路接收效果，加入一个调幅信号源进行激励，获得Q1集电极电压波形、C2两端电压波形如下。可以看到，电路振荡状态处于间歇振荡状态，这正是超再生所必需的。当信号源幅度大时，振荡器起振更快，C2电压变大，反之C2电压变小，从而起到了检波效果
